Câu trả lời trung thực nhất phải đặt ngay dòng đầu: hồ sơ hướng tuyến không phân định đoạn ngầm với đoạn trên cao. Dữ liệu chỉ có tim tuyến, tên tuyến, mã tuyến, hướng tuyến, màu và chiều dài 41,9 km. Không có cao độ, không có chỉ giới, không có mặt cắt ngang, không có ký hiệu hầm hay cầu cạn. Vì vậy bất kỳ ai khẳng định chắc chắn rằng tuyến metro số 6 sẽ đi ngầm ở đoạn này và đi trên cao ở đoạn kia đều đang nói vượt xa phạm vi dữ liệu hiện có.
Điều có thể làm được là đọc hiện trạng. Ảnh vệ tinh cho biết dải đất dọc tim tuyến rộng bao nhiêu, hai bên đã xây kín tới đâu, thửa đất to hay nhỏ, có bao nhiêu công trình khó di dời. Từ ba dữ kiện ấy, một người làm hạ tầng lâu năm có thể phỏng đoán đoạn nào làm cầu cạn được với chi phí hợp lý và đoạn nào buộc phải tính tới phương án khác. Toàn bộ nội dung phía dưới là phỏng đoán như vậy, không phải quyết định thiết kế, không phải quy hoạch công bố, và không nên dùng làm căn cứ cho bất kỳ giao dịch nào. Xin nói thêm: các nhãn có chữ Ga trên ảnh thuộc về đường sắt quốc gia, tuyến 2A Cát Linh – Hà Đông và tuyến số 3 Nhổn – ga Hà Nội, không nhãn nào là ga của tuyến số 6.
Ba tiêu chí đọc được từ ảnh vệ tinh
Để phỏng đoán có kỷ luật thay vì cảm tính, bài này dùng đúng ba tiêu chí, tất cả đều quan sát được trực tiếp trên ảnh và không cần dữ liệu bên ngoài.
Tiêu chí một: bề rộng dải đất khả dụng dọc tim tuyến. Một tuyến đường sắt đô thị trên cao hai làn ray cần dải hành lang chừng hai mươi tới hai mươi lăm mét cho phần tuyến thông thường, và rộng hơn đáng kể ở vị trí nhà ga vì phải bố trí sân ga, lối lên xuống và không gian chờ. Khi tim tuyến chạy trên ruộng, trên mặt nước hoặc trên dải cây xanh, tiêu chí này đạt dễ dàng. Khi tim tuyến trùng với một con đường làng rộng bảy tám mét có nhà bám hai bên, tiêu chí này thất bại.
Tiêu chí hai: mật độ và chiều cao công trình hai bên. Trên ảnh, mật độ đọc được qua tỷ lệ mái nhà so với khoảng trống. Vùng ruộng chia ô đều đặn có mật độ gần bằng không. Vùng làng nghề với mái nhà xếp sát nhau không còn khe hở có mật độ gần chạm trần. Chiều cao đọc được qua bóng đổ và qua kích thước khối công trình: một dãy chung cư ba mươi tầng đổ bóng dài hàng chục mét, rất dễ nhận ra.
Tiêu chí ba: hình thái sở hữu đất. Đây là tiêu chí ít người để ý nhưng quan trọng bậc nhất về mặt tiến độ. Một khu đô thị mới có thửa đất lớn, đường thẳng, chủ sở hữu tập trung, nên đàm phán thu hồi nhanh. Một làng nghề có hàng nghìn thửa nhỏ, ngõ ngoằn ngoèo, mỗi thửa một chủ và mỗi nhà một xưởng đang chạy, nên đàm phán có thể kéo dài nhiều năm. Trên ảnh, hình thái này hiện ra rất rõ qua độ đều đặn của lưới đường.
Thang bốn mức dùng trong bài
| Mức | Ý nghĩa | Điều kiện hiện trạng |
|---|---|---|
| A | Cầu cạn thuận lợi | Hành lang rộng trên 40 m, mật độ thấp, thửa lớn hoặc đất nông nghiệp |
| B | Cầu cạn khả thi có điều kiện | Hành lang 25 – 40 m, mật độ trung bình, cần thu hồi một dải hẹp |
| C | Cầu cạn rất tốn kém | Hành lang dưới 25 m, nhà bám mặt đường liên tục, thửa manh mún |
| D | Nhiều khả năng phải chọn phương án khác | Hành lang hẹp cộng thêm ràng buộc cao độ hoặc công trình khó di dời |
Cần nhấn mạnh rằng mức C và D không có nghĩa là chắc chắn đi ngầm. Chúng chỉ có nghĩa rằng phương án cầu cạn ở đó phải trả một cái giá cao, và mọi bước thiết kế kỹ thuật sau này sẽ phải cân nhắc nghiêm túc các lựa chọn thay thế, trong đó đi ngầm là một, nhưng nắn tuyến sang hành lang khác cũng là một, và chấp nhận chi phí giải phóng mặt bằng lớn cũng là một.
Vùng một: Đông Anh, nơi cầu cạn gần như không có đối thủ
Từ điểm đầu ở Sơn Du tới trước lõi Kim Nỗ, tức khoảng bảy cây số đầu tiên, hành lang chạy trên loại địa hình mà mọi kỹ sư cầu đường đều mong muốn: ruộng chia ô, đầm hồ, đất trống liền thửa, dân cư tụ thành làng nằm cách tim tuyến vài trăm mét. Ba khung ảnh dưới đây minh hoạ đặc điểm ấy.

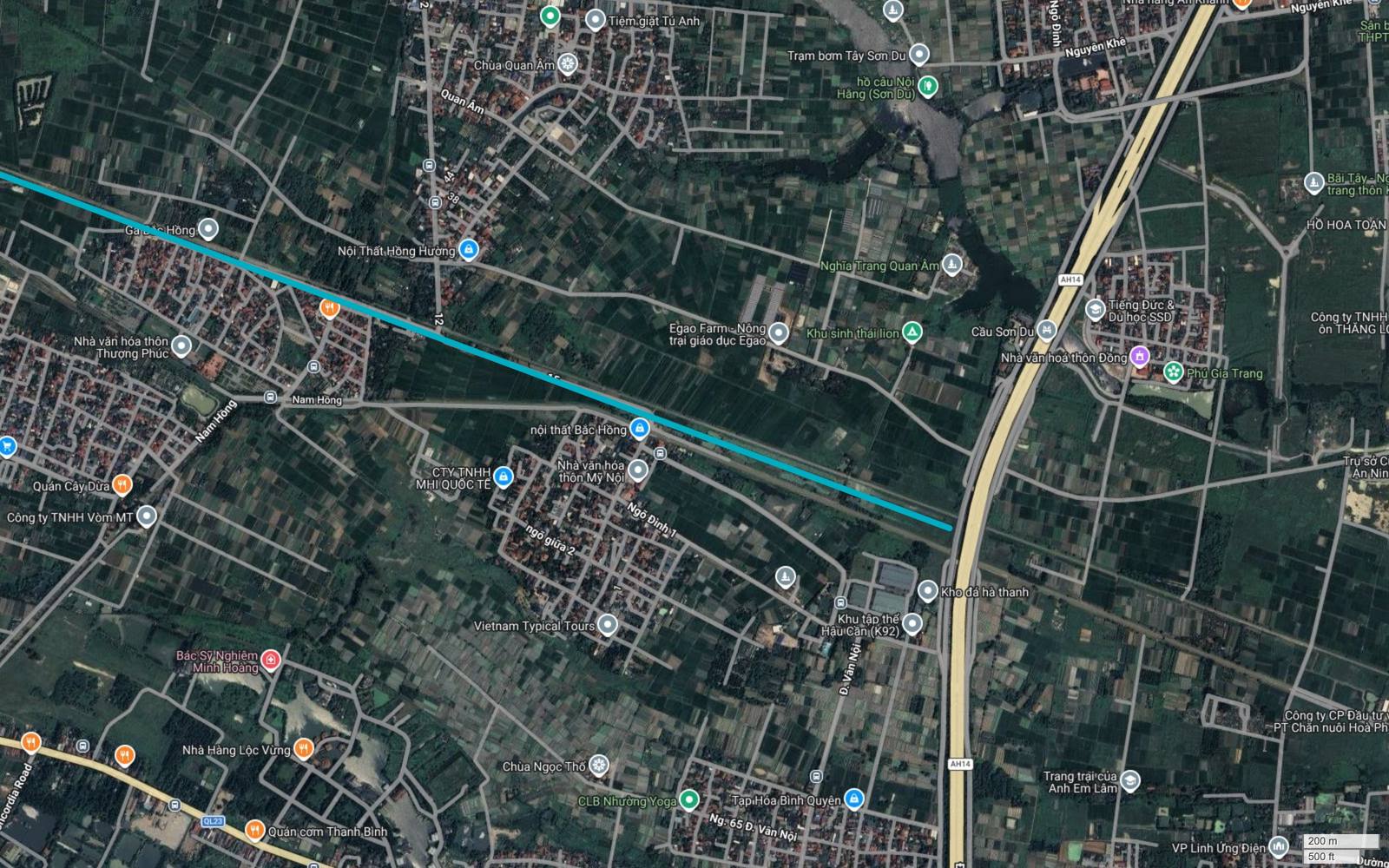

Ảnh 01 – Điểm đầu tuyến: ruộng liền thửa quanh Sơn Du
Vạch xanh ngọc chạy chéo qua vùng ruộng phía tây trục AH14, giữa các cụm dân cư Sơn Du, Mỹ Nội và thôn Đồng. Trong khung có Chùa Quan Âm, Nghĩa Trang Quan Âm, khu tập thể Hậu Cần K92, Egao Farm, Khu sinh thái lion, Trạm bơm Tây Sơn Du, hồ câu Nội Hằng, Phú Gia Trang. Đọc theo ba tiêu chí: dải đất khả dụng dọc tim tuyến rộng hàng trăm mét, mật độ xây dựng gần bằng không, thửa đất là ô ruộng lớn và đều. Cả ba đều thuận. Người viết xếp đoạn này ở mức A. Điều duy nhất cần chú ý là dải hồ nước phía đông bắc khung, dấu hiệu của nền đất bão hòa, có thể làm tăng chiều dài cọc móng. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

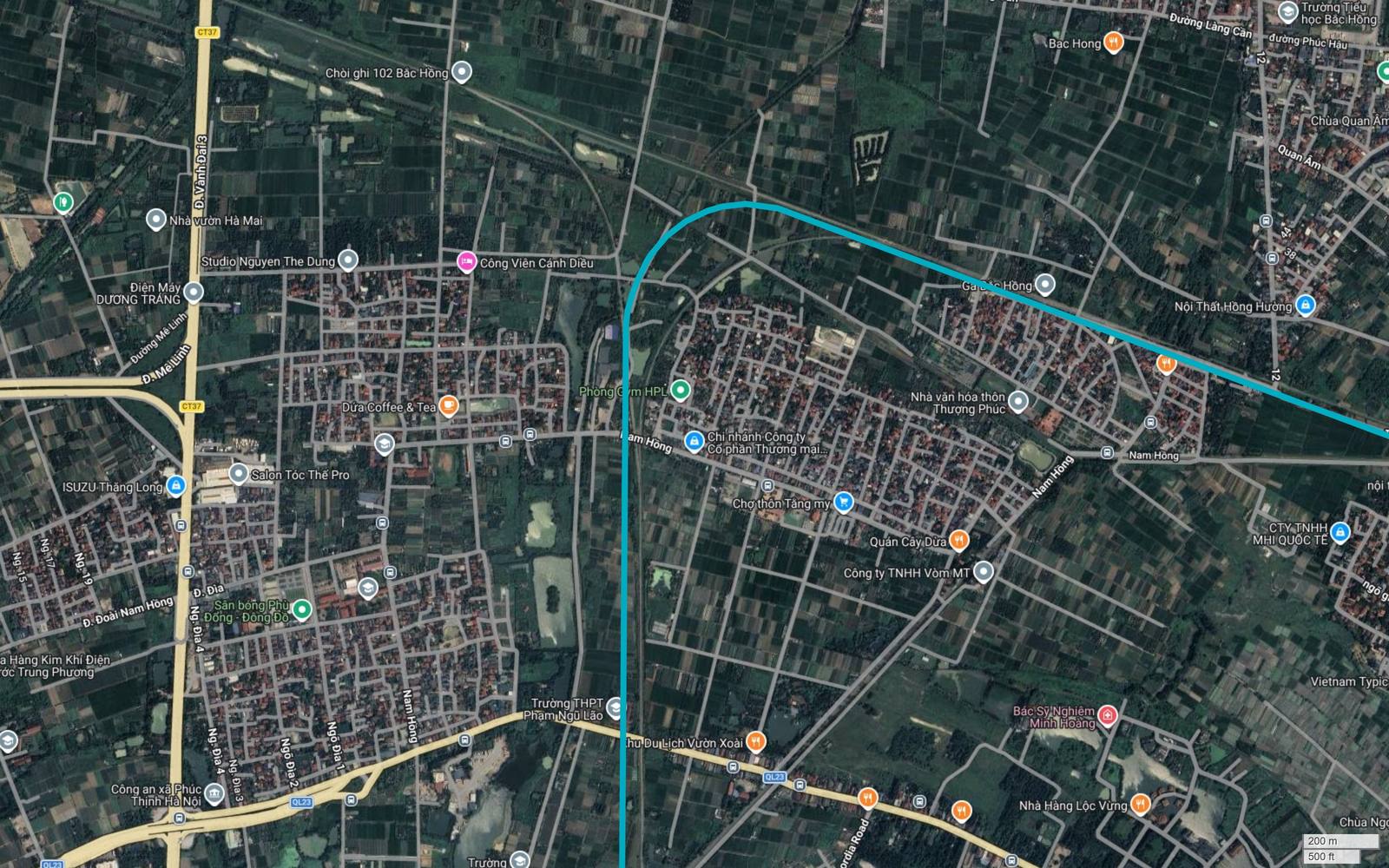

Ảnh 03 – Khúc bẻ Nam Hồng trên đất trống rìa làng
Vạch xanh ngọc bẻ một đường cong mềm ở rìa tây khu dân cư Nam Hồng, cạnh Phòng Gym HPL, Chi nhánh Công ty Cổ phần Thương mại, Công Viên Cánh Diều. Phía tây khung là trục CT37 với nhãn Đ. Vành Đai 3, Đường Mê Linh; phía nam là QL23, Trường THPT Phạm Ngũ Lão, Sân bóng Phù Đổng – Đồng Đò, Công an xã Phúc Thịnh. Điểm đáng chú ý về mặt kết cấu: bán kính cong ở đây lớn và nằm hoàn toàn trên đất chưa xây dựng. Một đường cong bán kính lớn cho phép giữ tốc độ khai thác cao, và việc nó không chạm vào khu dân cư nghĩa là chi phí giải phóng mặt bằng cho khúc khó nhất về hình học lại thuộc loại thấp nhất tuyến. Người viết xếp mức A. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.

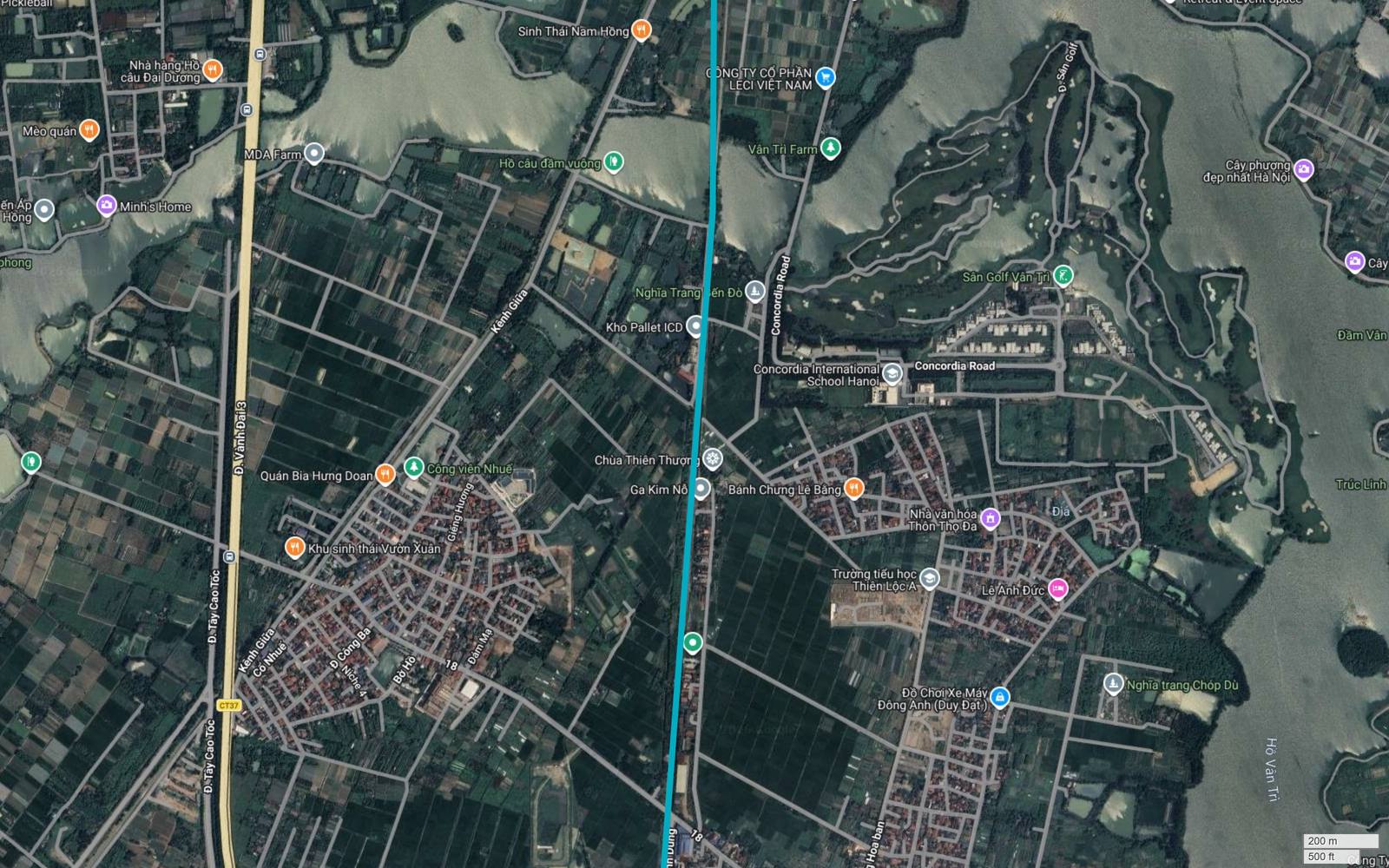

Ảnh 05 – Ranh giới hai thế giới ở Vân Trì
Vạch xanh ngọc chạy gần như thẳng đứng, tách vùng ruộng cùng Công viên Nhuế, Kênh Giữa Cổ Nhuế, Khu sinh thái Vườn Xuân ở phía tây khỏi cụm Concordia International School Hanoi, Concordia Road, Sân Golf Vân Trì, Hồ Vân Trì, Đầm Vân, Nghĩa trang Chóp Dù ở phía đông. Trong khung còn có Kho Pallet ICD, Nghĩa Trang Bến Đò, Chùa Thiên Thượng, nhãn Ga Kim Nỗ của đường sắt quốc gia, Trường tiểu học Thiên Lộc A, Nhà văn hóa Thôn Thọ Đa. Dải đất dọc tim tuyến ở đây rộng hàng trăm mét và phần lớn là ruộng, nên mức A. Một chi tiết thực tế đáng ghi nhận: sân golf và trường quốc tế là loại tài sản có chủ tập trung, đàm phán về hành lang kỹ thuật với một chủ thể luôn nhanh hơn với ba trăm hộ dân.
Nút thắt thứ nhất: một cây số rưỡi ở lõi Kim Nỗ

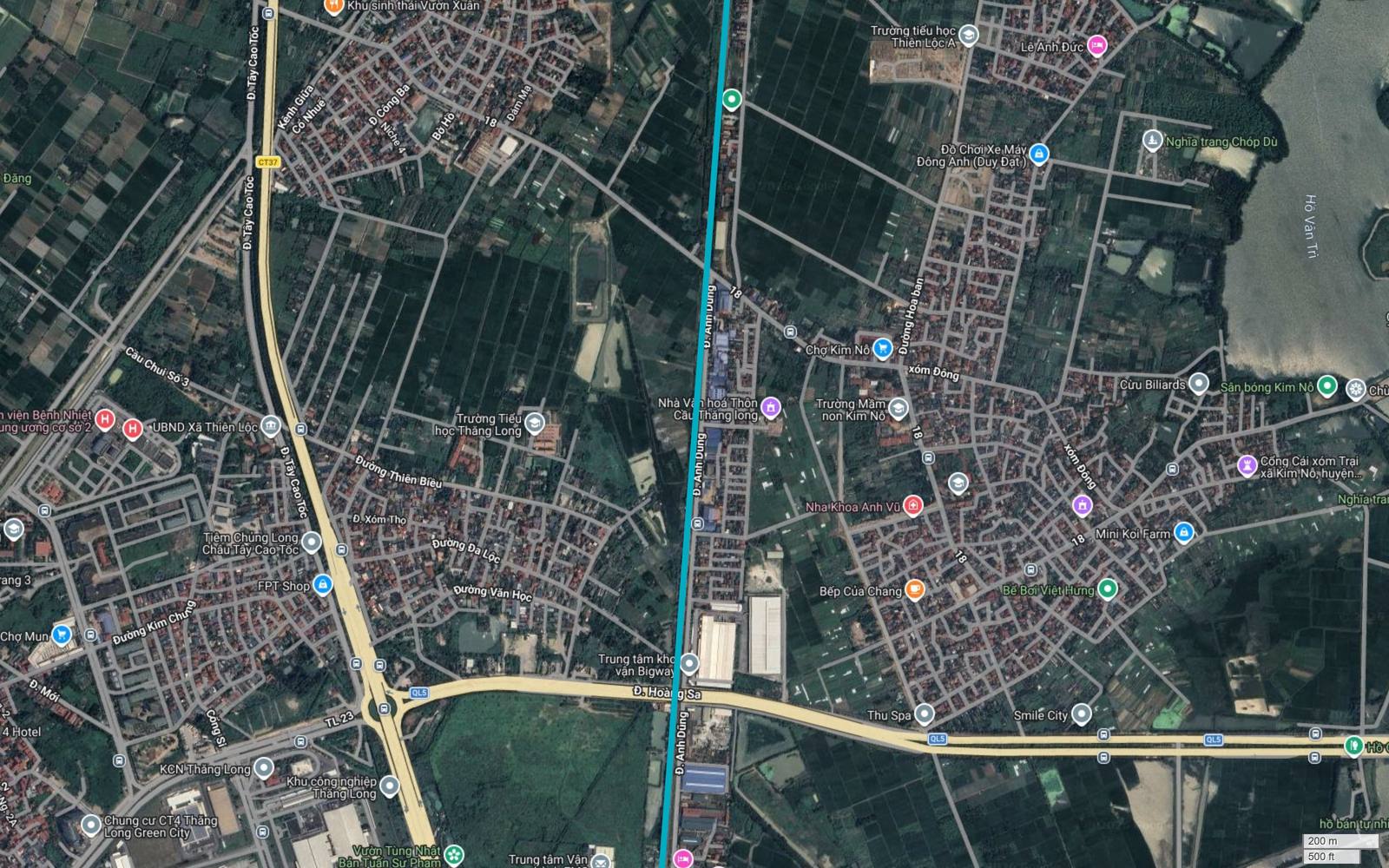

Ảnh 06 – Tim tuyến trùng trục đường 18, nhà bám hai bên
Đây là chỗ đầu tiên cả ba tiêu chí đồng loạt chuyển sang bất lợi. Vạch xanh ngọc bám sát trục đường 18 và đường Anh Dũng, đi xuyên lõi Kim Nỗ. Hai bên là Chợ Kim Nỗ, Nhà Văn hoá Thôn Cầu Thăng Long, Trường Mầm non Kim Nỗ, Bể Bơi Việt Hưng, Nha Khoa Anh Vũ, Bếp Của Chang, Xóm Đông, Mini Koi Farm. Đọc trên ảnh, dải nhà bám mặt tiền liên tục gần như không đứt quãng suốt hơn một cây số, mái nhà xếp sát nhau, ngõ nhỏ đâm ra đường chính dày đặc. Bề rộng khả dụng ước chừng mười tới mười lăm mét, dưới xa ngưỡng cần thiết.
Người viết xếp đoạn này mức C. Phương án cầu cạn ở đây đòi hỏi thu hồi một dãy nhà mặt tiền liên tục dài hơn cây số, tức là loại việc mà kinh nghiệm các dự án hạ tầng ở Hà Nội cho thấy có thể kéo dài rất lâu. Đi ngầm sẽ tránh được việc đó nhưng lại kéo theo chi phí và một ga ngầm giữa vùng dân cư mật độ vừa phải, khó cân đối. Khả năng thứ ba đáng cân nhắc là nắn tim tuyến sang dải ruộng phía tây, nơi hiện còn trống, cách trục đường 18 vài trăm mét. Ba khả năng, chưa cái nào có căn cứ trong hồ sơ.
Đoạn công nghiệp Hải Bối và bài toán vượt sông

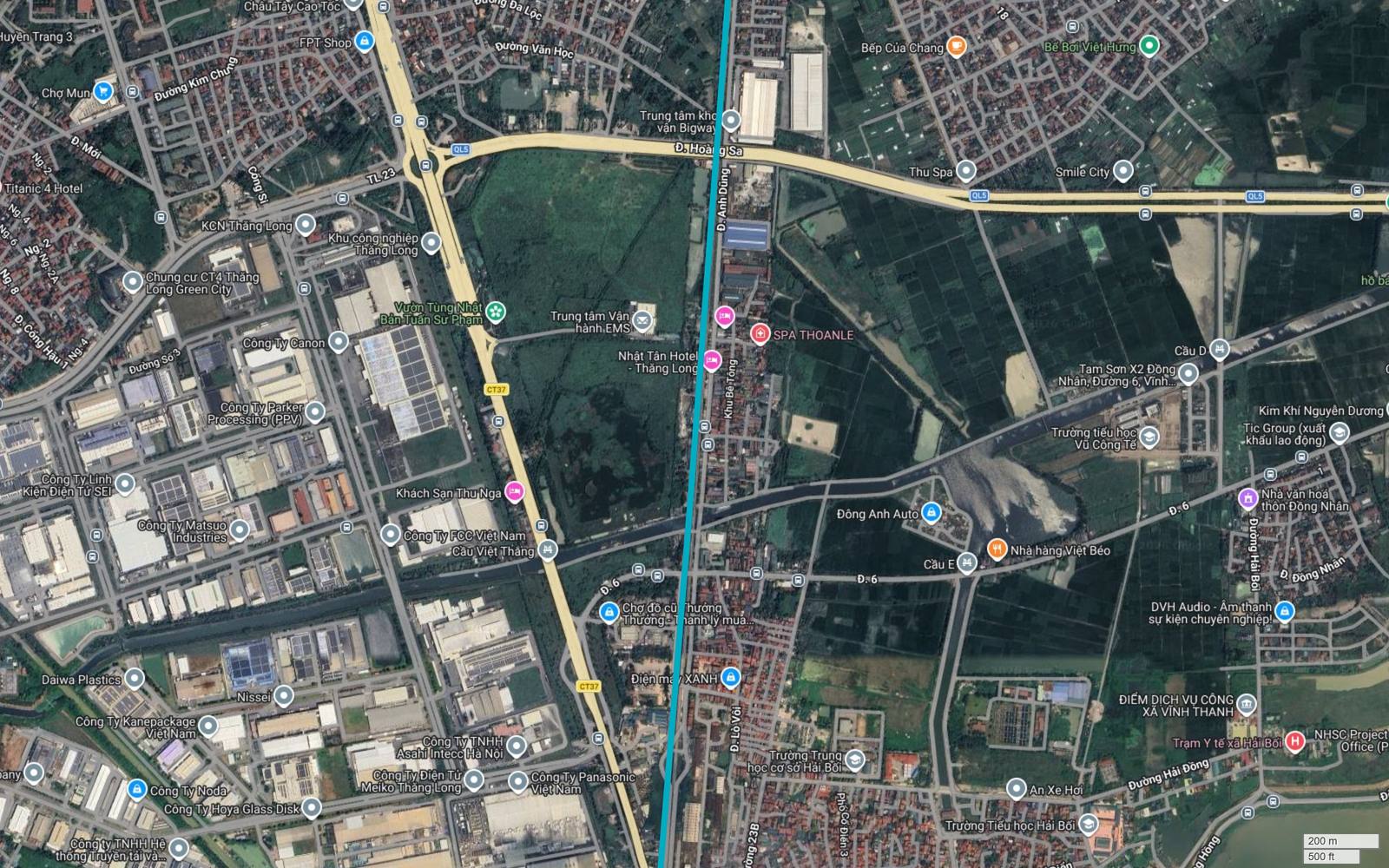

Ảnh 07 – Dải đất trống giữa khu công nghiệp và làng
Cảnh quan giãn ra ngay lập tức. Vạch xanh ngọc cắt dải QL5 mang nhãn Đ. Hoàng Sa và chạy trên khoảng đất giữa hai vùng chức năng: phía tây là Khu công nghiệp Thăng Long với Canon, Panasonic Việt Nam, Meiko Thăng Long, Asahi Intecc, Hoya Glass Disk, Matsuo Industries, Parker Processing, SEI, Daiwa Plastics, Kanepackage, Noda; phía đông là các thôn Hải Bối, Đồng Nhân, Cổ Điển với Trường tiểu học Vũ Công Tế, cầu D và cầu E trên đường 6. Ngay dọc tim tuyến còn Trung tâm khai vận Bigway, Trung tâm Vận hành EMS, Nhật Tân Hotel, Khu Bê Tông. Kết cấu công nghiệp có thửa lớn, đường rộng, chủ tập trung, nên đây là mức B nghiêng về A: phải thu hồi một dải hẹp nhưng đối tác đàm phán ít và có tổ chức.

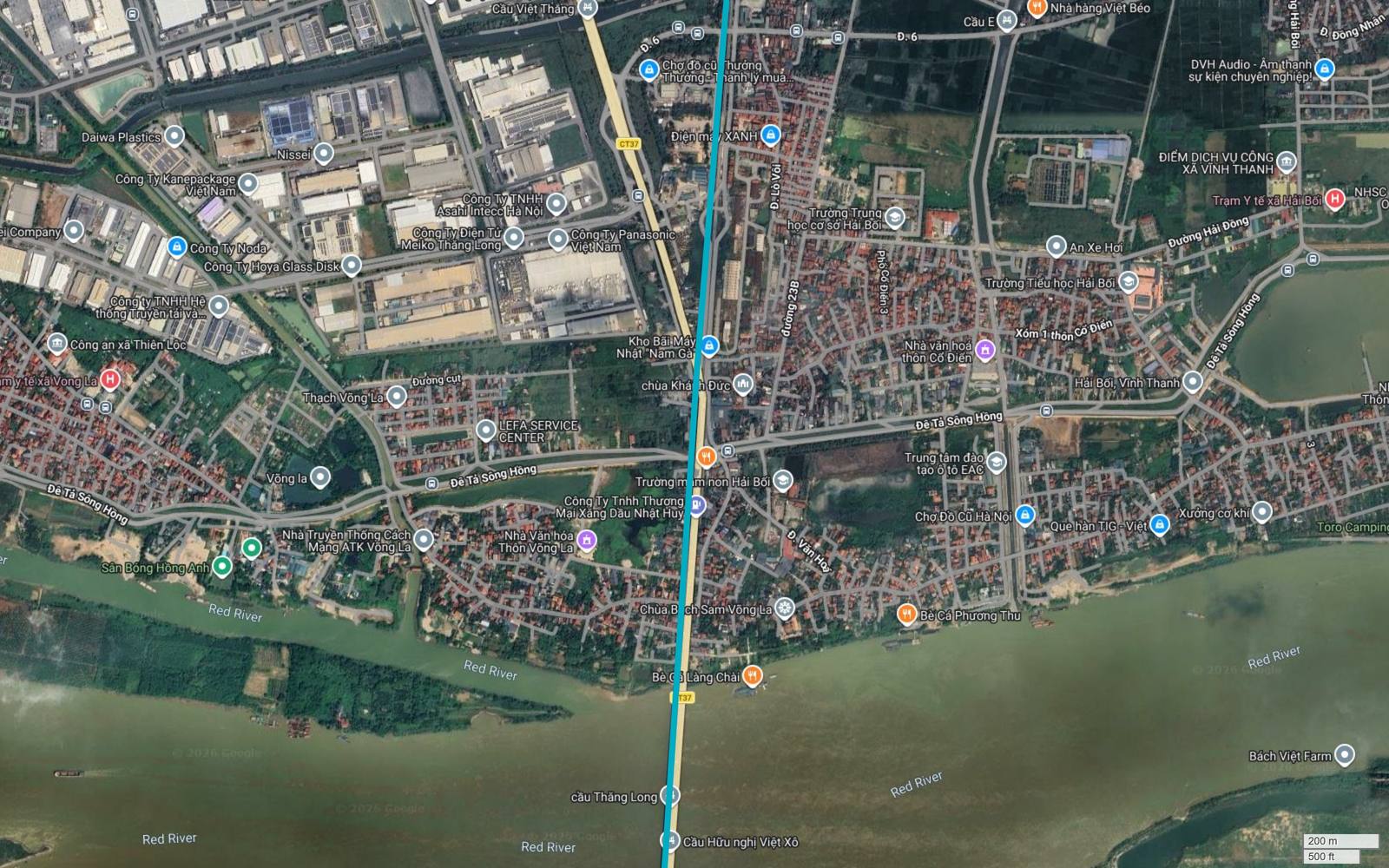

Ảnh 08 – Dải làng ven đê, nút thắt ngắn trước khi lên cầu
Ở đây mật độ tăng trở lại nhưng chỉ trong một quãng ngắn. Vạch xanh ngọc đi giữa Võng La ở phía tây, với Nhà Truyền Thống Cách Mạng ATK Võng La, Nhà Văn hóa Thôn Võng La, Thạch Võng La, chùa Bách Sam Võng La, và Cổ Điển ở phía đông, với Nhà văn hóa thôn Cổ Điển, Trường Tiểu học Hải Bối, Trường Trung học cơ sở Hải Bối, Chợ Đồ Cũ Hà Nội, Trung tâm đào tạo ô tô EAC. Nhãn Đê Tả Sông Hồng chạy ngang khung. Sát tim tuyến là chùa Khánh Đức, Trường mầm non Hải Bối, Kho Bãi Máy Nhật, các bè cá ven bãi. Đây là mức C nhưng chỉ kéo dài chừng tám trăm mét, và đặc thù kỹ thuật ở đây là tuyến buộc phải nâng cao độ để chuẩn bị vượt đê và lên cầu, nên phương án ngầm gần như bị loại từ đầu vì lý do hình học chứ không phải lý do chi phí.

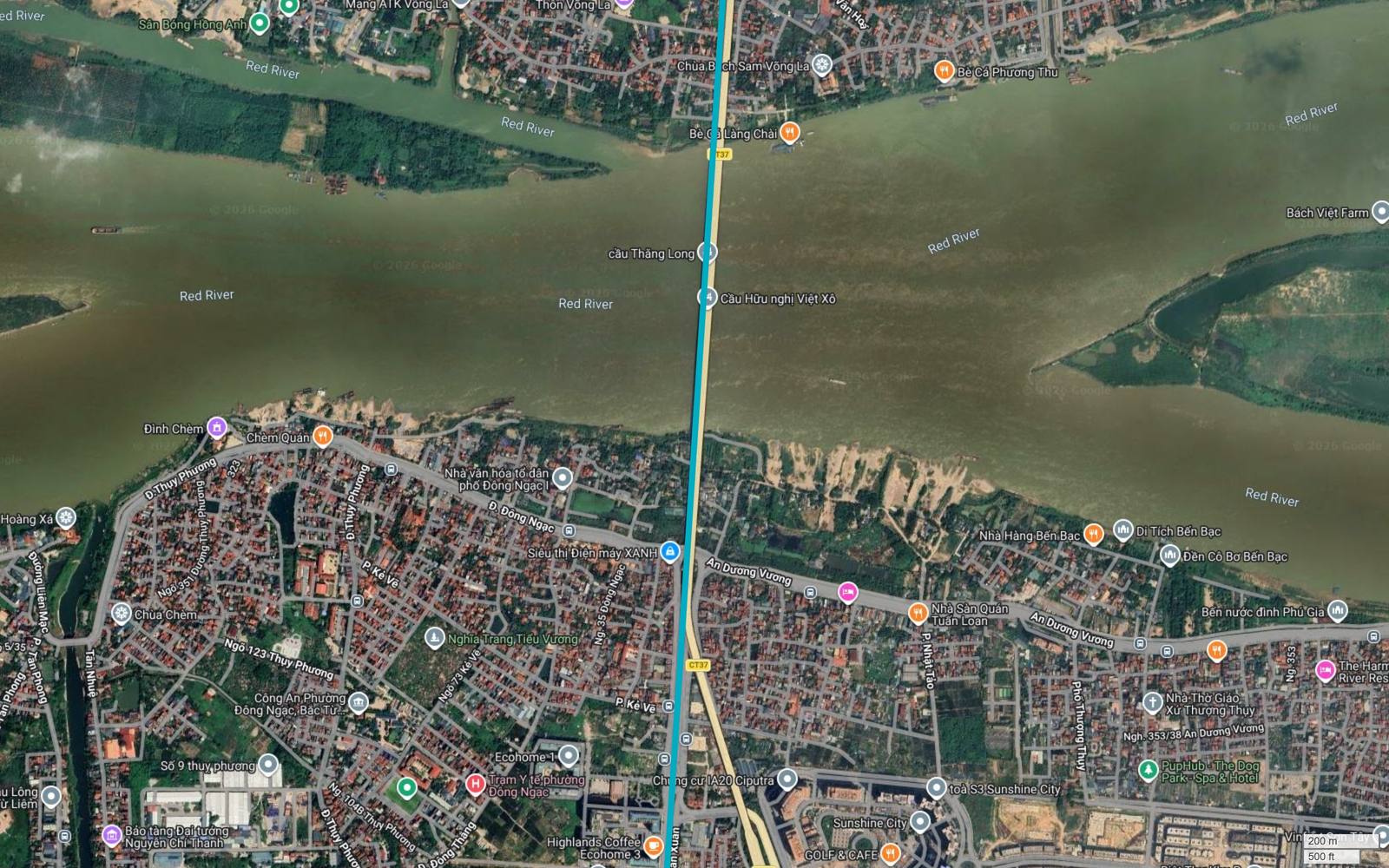

Ảnh 09 – Vượt sông: hình học đường tim gợi ý điều gì
Trên gần hai cây số mặt nước và bãi giữa, vạch xanh ngọc chạy song song và rất sát trục cầu Thăng Long. Trong khung có nhãn cầu Thăng Long, Cầu Hữu nghị Việt Xô, dải Red River, bãi giữa phủ cây, rồi bờ nam với Đình Chèm, Chùa Chèm, Nhà văn hóa tổ dân phố Đông Ngạc I, Siêu thị Điện máy XANH, An Dương Vương, Di Tích Bến Bạc, Đền Cô Bơ Bến Bạc. Việc đường tim bám sát một cây cầu đang khai thác là gợi ý mạnh cho phương án trên cao chạy dọc hành lang cầu, vì đó là cách tận dụng chỉ giới hạ tầng đã có. Nhưng phải nói rõ: đây thuần túy là suy đoán từ hình học đường tim trong một hồ sơ không có cao độ. Một phương án hầm dưới lòng sông về nguyên tắc vẫn khả thi và không thể loại trừ chỉ vì đường tim được vẽ gần cầu.
Vùng hai: hành lang Phạm Văn Đồng, cầu cạn nhờ có vành đai

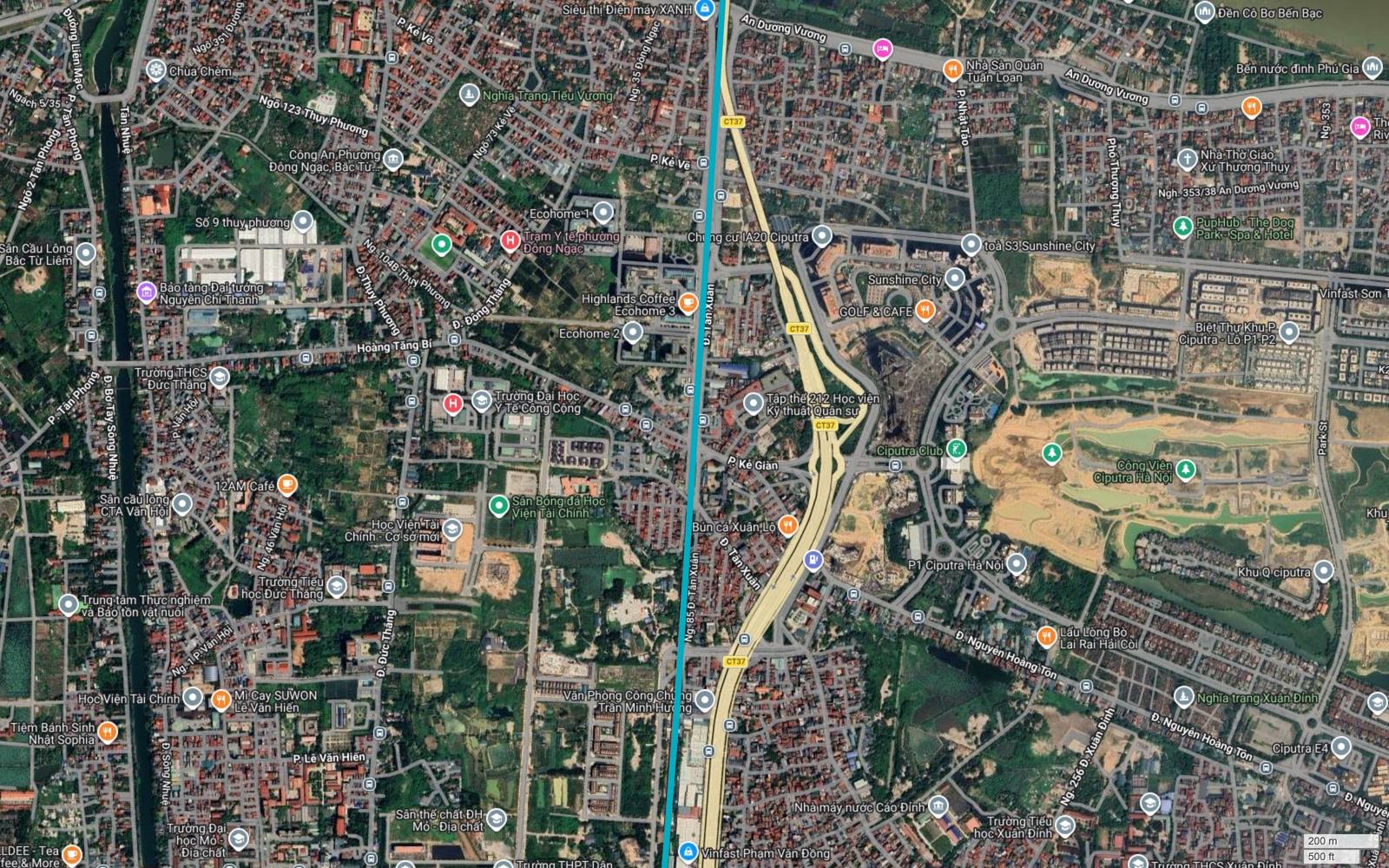

Ảnh 10 – Chạy trong chỉ giới của một trục lớn
Đây là ví dụ điển hình cho nguyên tắc quan trọng nhất của đường sắt đô thị trên cao: bám theo trục đường đã rộng sẵn. Vạch xanh ngọc chạy sát mép tây dải CT37 Phạm Văn Đồng, nơi đã có dải phân cách, đường gom và chỉ giới quy hoạch rộng. Bên đông là Chung cư IA20 Ciputra, toà S3 Sunshine City, Ciputra Club, Công Viên Ciputra Hà Nội, Khu P lô P1-P2, Khu Q, Tập thể 212 Học viện Kỹ thuật Quân sự. Bên tây là Trường Đại học Y Tế Công Cộng, Học Viện Tài Chính cơ sở mới, Trường Đại học Mỏ – Địa chất, THCS Đức Thắng, Bảo tàng Đại tướng Nguyễn Chí Thanh, Ecohome 1, 2, 3, Nhà máy nước Cáo Đỉnh, Văn Phòng Công Chứng Trần Minh Hương. Mặc dù mật độ hai bên rất cao, bề rộng khả dụng ngay trên trục đường vẫn đủ, nên người viết xếp mức B.

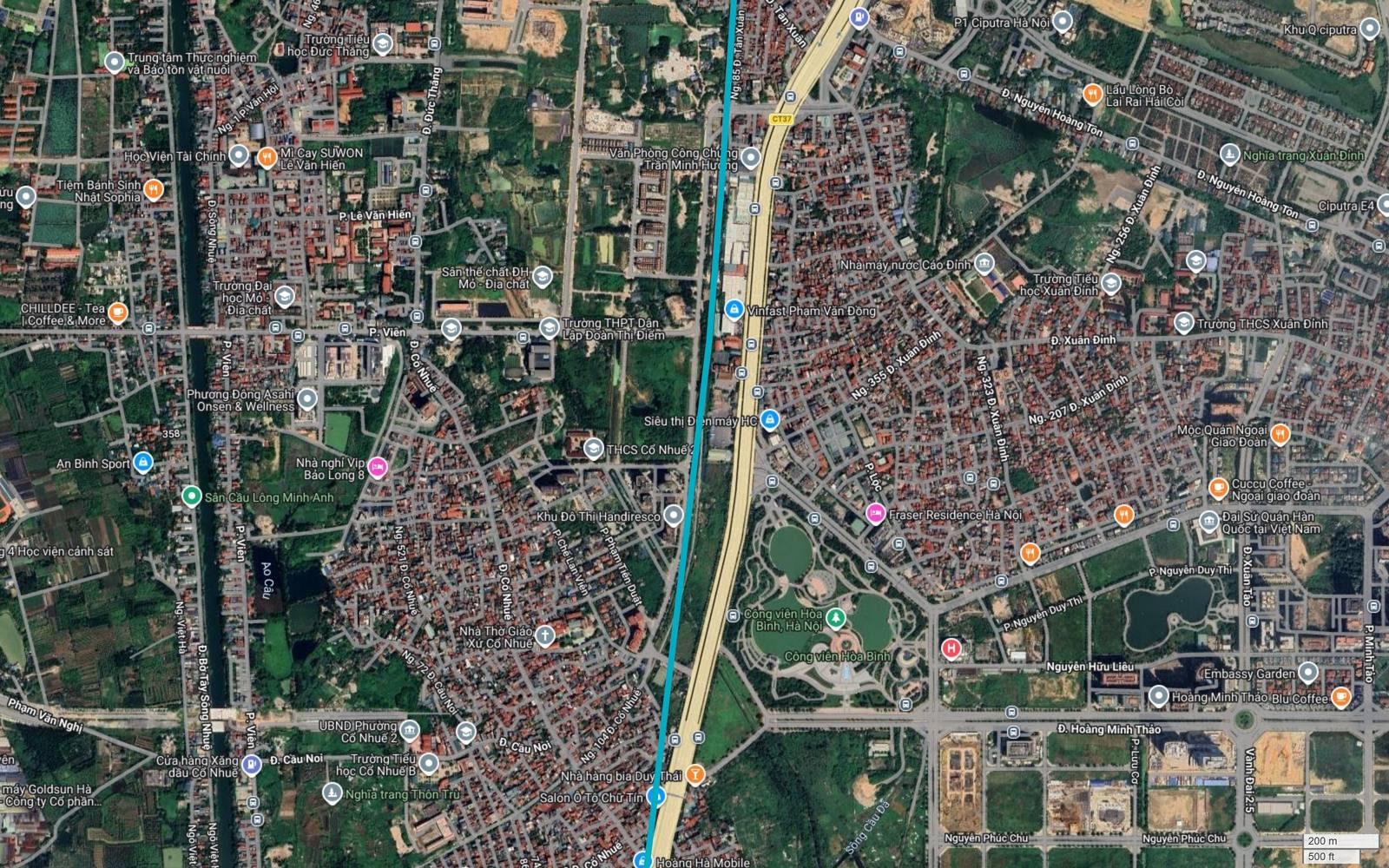

Ảnh 11 – Đoạn Cổ Nhuế: hai bên hành lang khác nhau một trời một vực
Khung này cho thấy một hiện tượng đáng chú ý: hai bên cùng một hành lang có hình thái đô thị hoàn toàn khác nhau. Phía đông là Công viên Hòa Bình Hà Nội với mảng xanh lớn, Fraser Residence Hà Nội, Đại Sứ Quán Hàn Quốc, cụm Ngoại giao đoàn, Embassy Garden, trục Hoàng Minh Thảo dẫn ra Vành đai 2,5, ORIENTAL SQUARE by OSI, Công Viên Starlake Tây Hồ Tây. Phía tây là lõi Cổ Nhuế đã đô thị hóa hoàn toàn: Nhà Thờ Giáo Xứ Cổ Nhuế, UBND Phường Cổ Nhuế 2, Trường Tiểu học Cổ Nhuế B, THCS Cổ Nhuế 2, Khu Đô Thị Handiresco, THPT Đoàn Thị Điểm, Nghĩa trang Thôn Trù, cùng mạng ngõ dày đặc. Chừng nào tim tuyến còn nằm trong chỉ giới trục lớn, đoạn này vẫn ở mức B. Vấn đề bắt đầu ngay sau đó, khi tuyến rời trục.
Nút thắt thứ hai: dải Cổ Nhuế – Phú Diễn, đoạn khó nhất tuyến

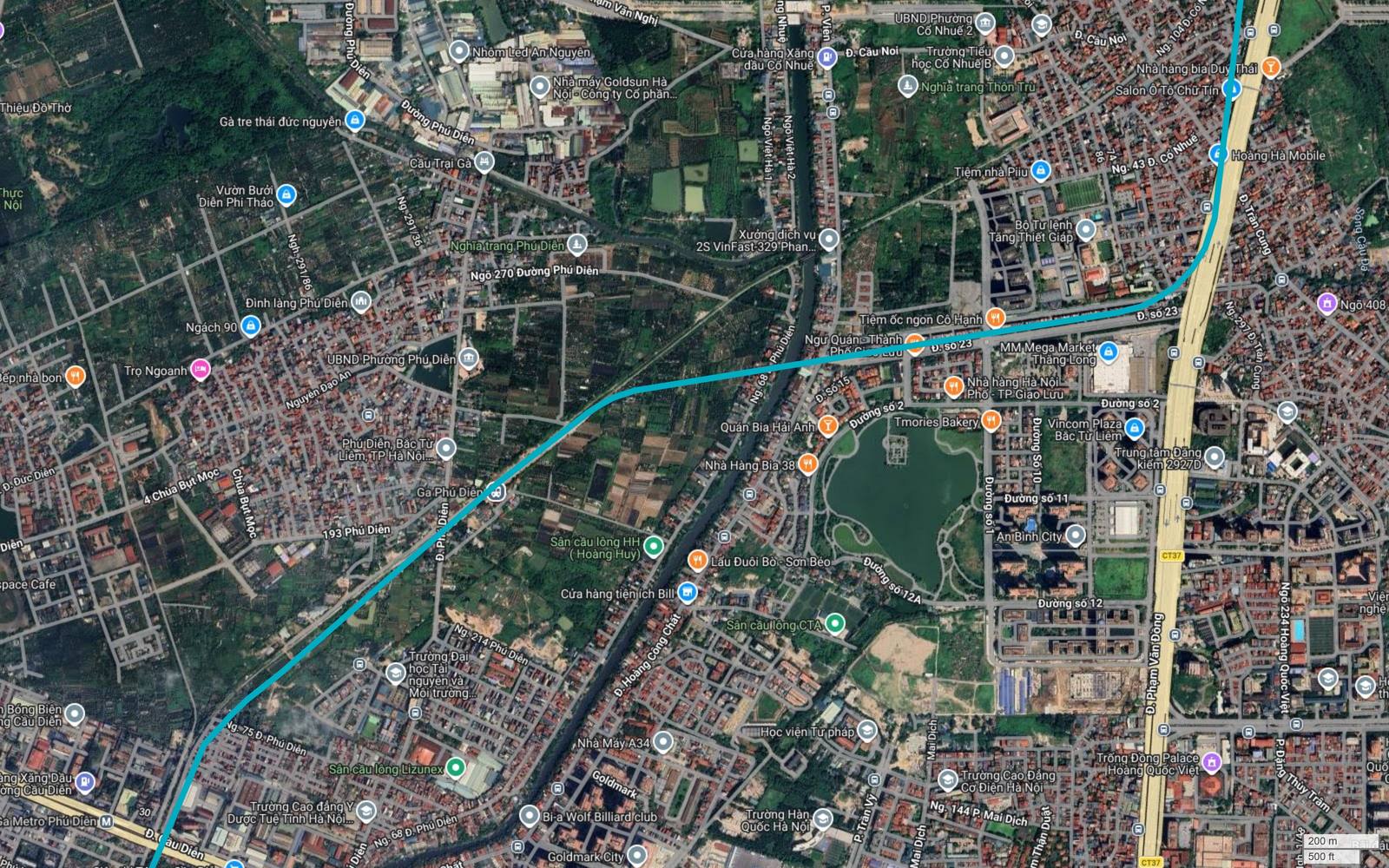

Ảnh 13 – Cắt chéo lưới phố Phú Diễn
Đây là đoạn mà người viết đánh giá có khả năng phải chọn phương án khác cao nhất trên toàn tuyến, tức mức D. Lý do nằm ở chữ “cắt chéo”. Khi tuyến bám dọc một trục đường, phần thu hồi chỉ là dải giữa hoặc dải mép. Khi tuyến cắt chéo qua lưới phố, nó xẻ ngang từng dãy nhà, từng ngõ, từng thửa, và số hộ bị ảnh hưởng tăng vọt so với cùng một chiều dài tuyến. Trong khung, vạch xanh ngọc đi theo trục đường Phú Diễn qua khu vực có UBND Phường Phú Diễn, Đình làng Phú Diễn, Chùa Bụt Mọc, Nghĩa trang Phú Diễn, Trường Đại học Tài nguyên và Môi trường, Trường Cao đẳng Y Dược Tuệ Tĩnh, Nhà Máy A34, Học viện Tư pháp, Sân cầu lông Lizunex, Goldmark City, cùng dòng sông Nhuệ đã kè sát nhà. Mật độ mái nhà chiếm gần trọn khung ảnh, ngõ nhỏ chằng chịt, thửa đất manh mún.

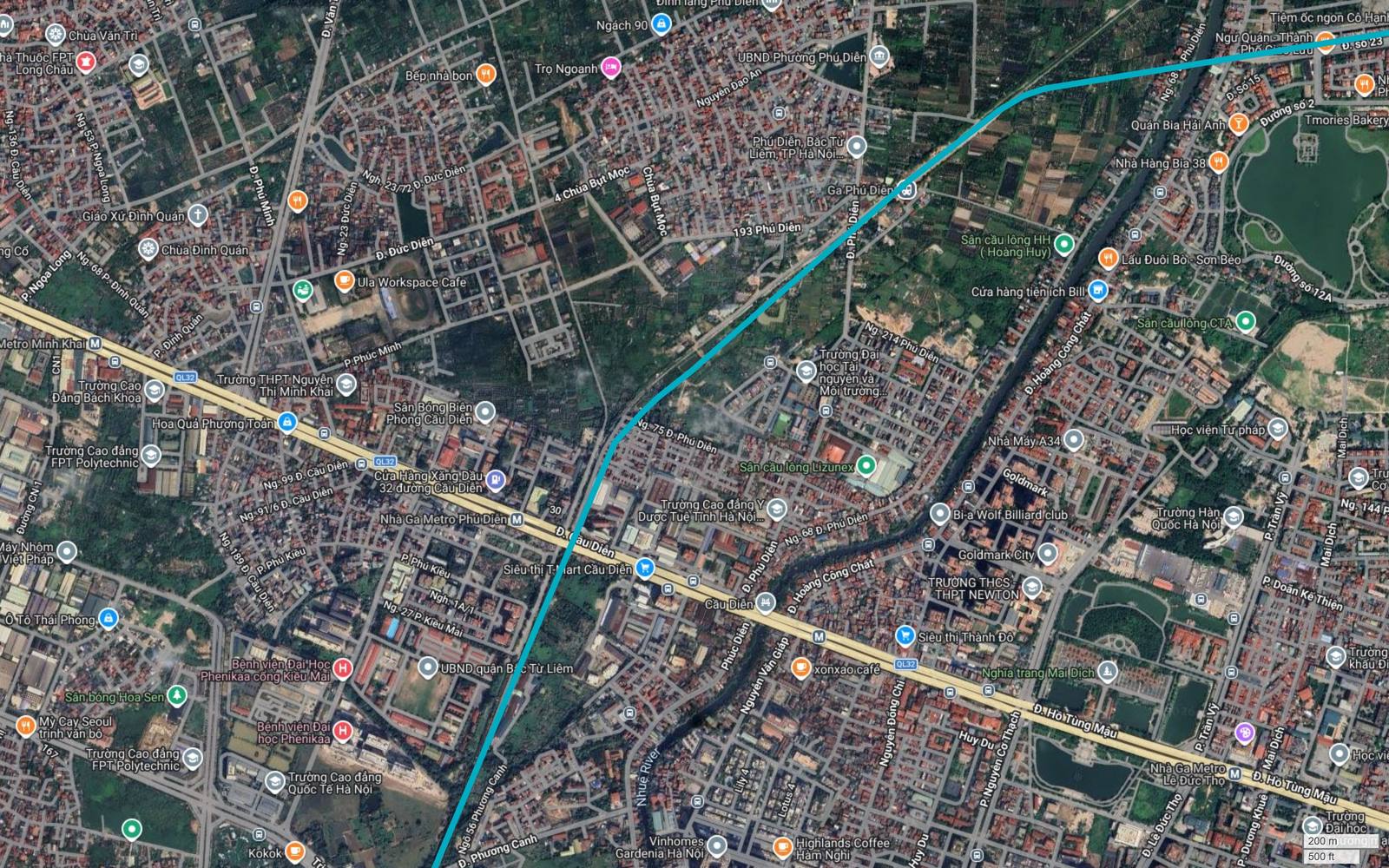

Ảnh 14 – Nút Quốc lộ 32: thêm ràng buộc cao độ
Điều làm đoạn Phú Diễn khó hơn hẳn Kim Nỗ nằm ở khung ảnh này. Vạch xanh ngọc cắt dải QL32 ngay khu vực có nhãn Nhà Ga Metro Phú Diễn, cùng Metro Minh Khai ở phía tây và Nhà Ga Metro Lê Đức Thọ ở phía đông, ba nhà ga của tuyến số 3 Nhổn – ga Hà Nội. Xung quanh là UBND quận Bắc Từ Liêm, Bệnh viện Đại học Phenikaa, Trường Cao đẳng FPT Polytechnic, Trường Cao đẳng Quốc tế Hà Nội, Siêu thị T-mart Cầu Diễn, Siêu thị Thành Đô, Vinhomes Gardenia, THCS – THPT Newton, Nghĩa trang Mai Dịch, nhãn Nhuệ River. Nếu tuyến số 3 đã chiếm không gian trên cao dọc QL32, một tuyến mới cắt ngang buộc phải chọn cao độ khác. Đi cao hơn nữa nghĩa là trụ cao hơn, tác động cảnh quan lớn hơn, và ga trung chuyển phải leo thêm một tầng. Đi thấp hơn nghĩa là chui xuống, tức chuyển sang phương án ngầm ít nhất cho một đoạn. Cộng cả hai yếu tố mật độ và cao độ, đây là điểm mà người viết cho rằng khả năng xuất hiện một đoạn ngầm là cao nhất trên toàn tuyến.
Vùng ba: Xuân Phương tới Miêu Nha, cầu cạn quay lại

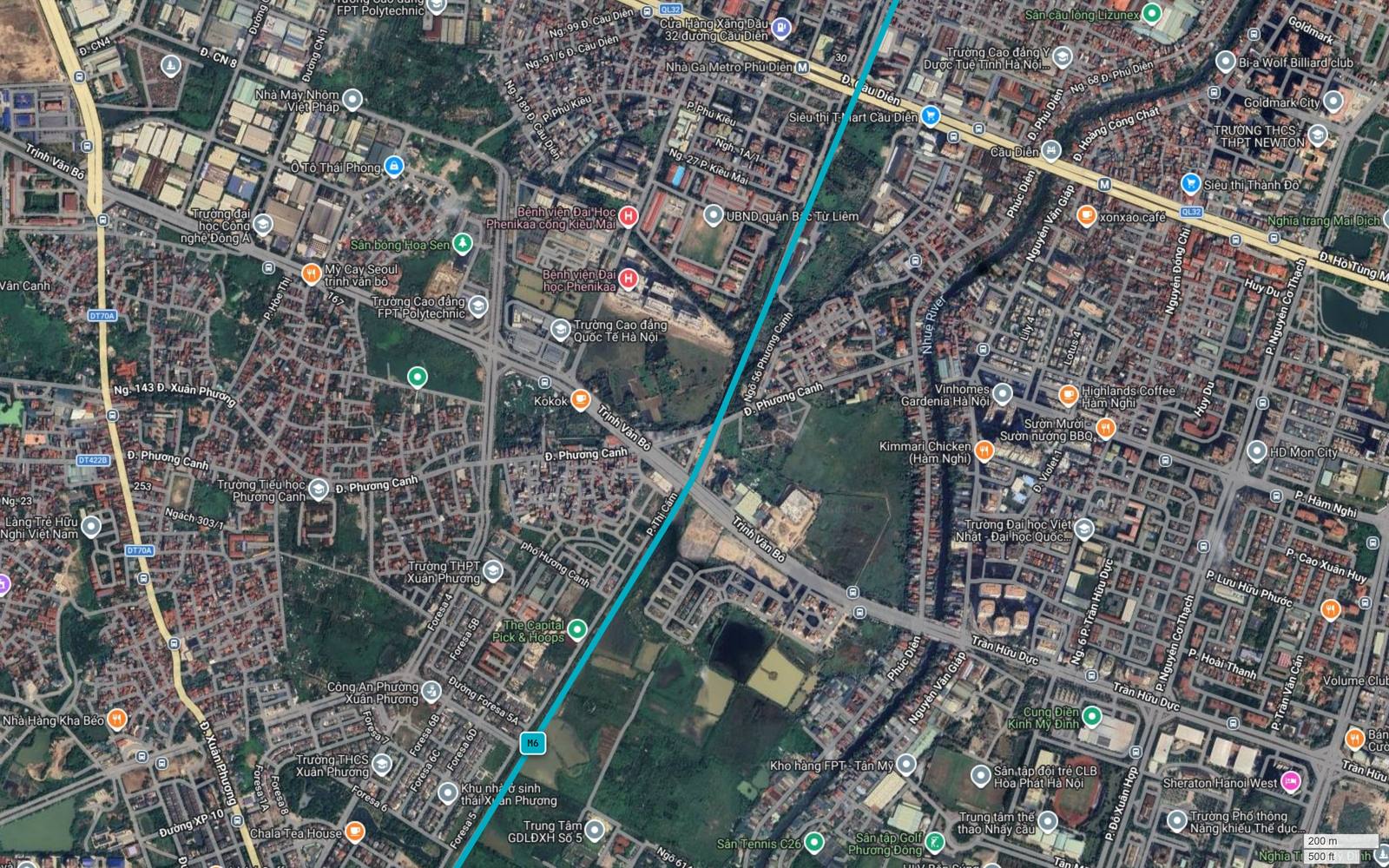

Ảnh 15 – Đất trống xen kẹt ở Xuân Phương
Vạch xanh ngọc giữ phương chéo, cắt đường Phương Canh và trục Trịnh Văn Bô, đi xuyên khu Xuân Phương. Nhãn định danh M6 hiện rõ trên nền tim tuyến. Hai bên là Trường THPT Xuân Phương, THCS Xuân Phương, Công An Phường Xuân Phương, khu nhà ở sinh thái Xuân Phương với dãy đường Foresa, Trung Tâm GDLĐXH Số 5, The Capital Pick & Hoops, Chala Tea House. Điểm quan trọng: dọc tim tuyến vẫn còn những mảng ruộng và ao chưa xây, đủ rộng cho một dải hành lang cầu cạn. Đây là mức B nghiêng về A, và cũng là loại vị trí mà việc chậm trễ ra quyết định gây thiệt hại lớn nhất: mỗi năm trôi qua, một phần quỹ đất trống ấy lại bị lấp bởi công trình mới, và bài toán từ mức B trượt dần sang mức C.

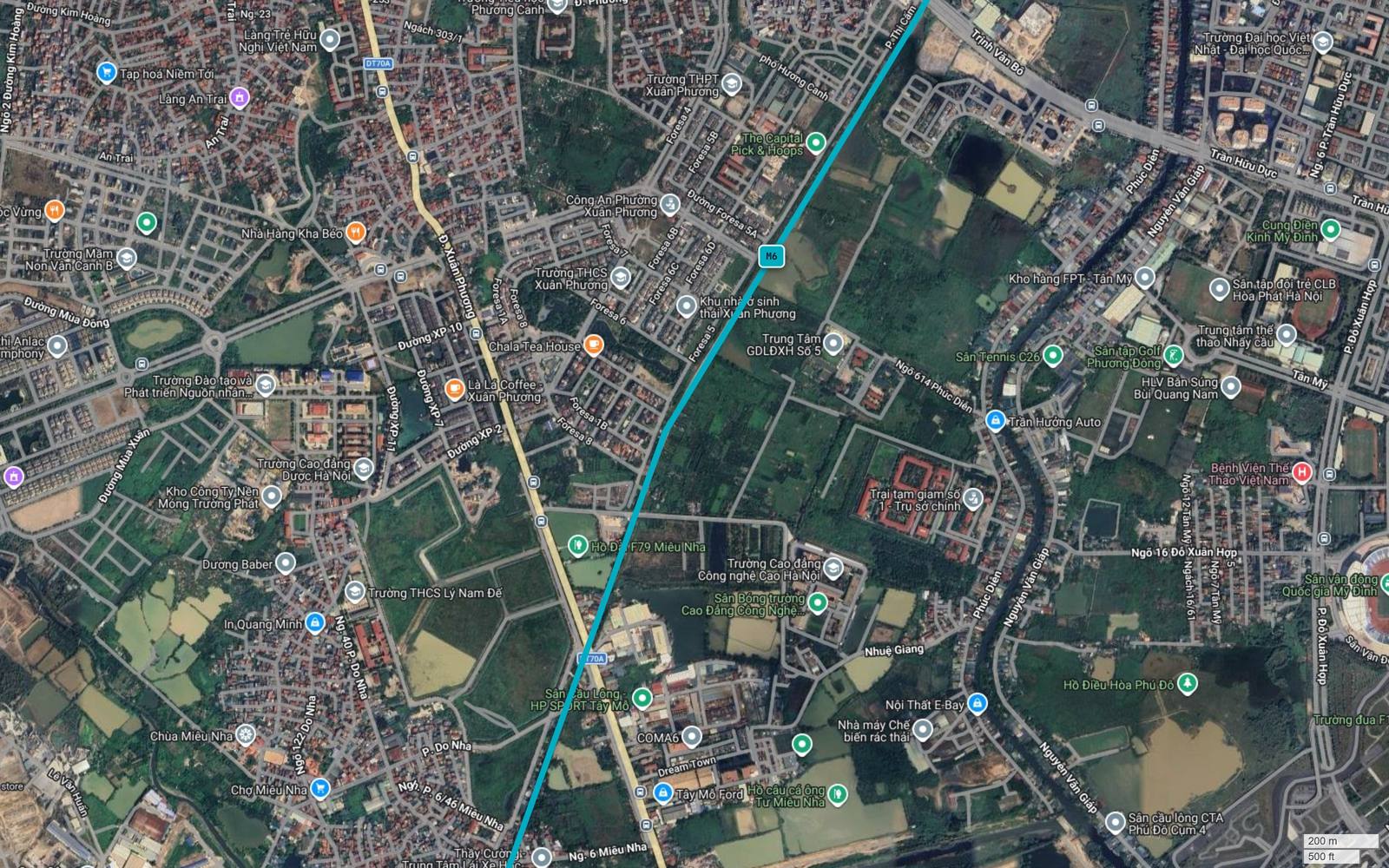

Ảnh 16 – Miêu Nha và dải đệm ruộng, hồ điều hòa
Cảnh quan loãng hẳn. Vạch xanh ngọc đi qua vùng Miêu Nha với Chùa Miêu Nha, Chợ Miêu Nha, Trường THCS Lý Nam Đế, Hồ Đầm F79 Miêu Nha, chạy kề tỉnh lộ 70A ở phía đông. Bên đông hành lang là Trường Cao đẳng Công nghệ Cao Hà Nội, Nhuệ Giang, Nhà máy Chế biến rác thải, Trại tạm giam số 1, Hồ Điều Hòa Phú Đô, Sân vận động Quốc gia Mỹ Đình, Bệnh Viện Thể Thao Việt Nam, Nội Thất E-Bay. Tỷ lệ mặt nước và ruộng trong khung này thuộc nhóm cao nhất phần nội đô của tuyến. Người viết xếp mức A. Nền đất ven hồ đòi hỏi móng sâu hơn, nhưng đó là chi phí kỹ thuật có thể tính trước, khác hẳn chi phí giải phóng mặt bằng vốn khó dự báo cả về tiền lẫn thời gian.
Nút thắt thứ ba: lõi Tây Mỗ, bài toán không giống các nút khác

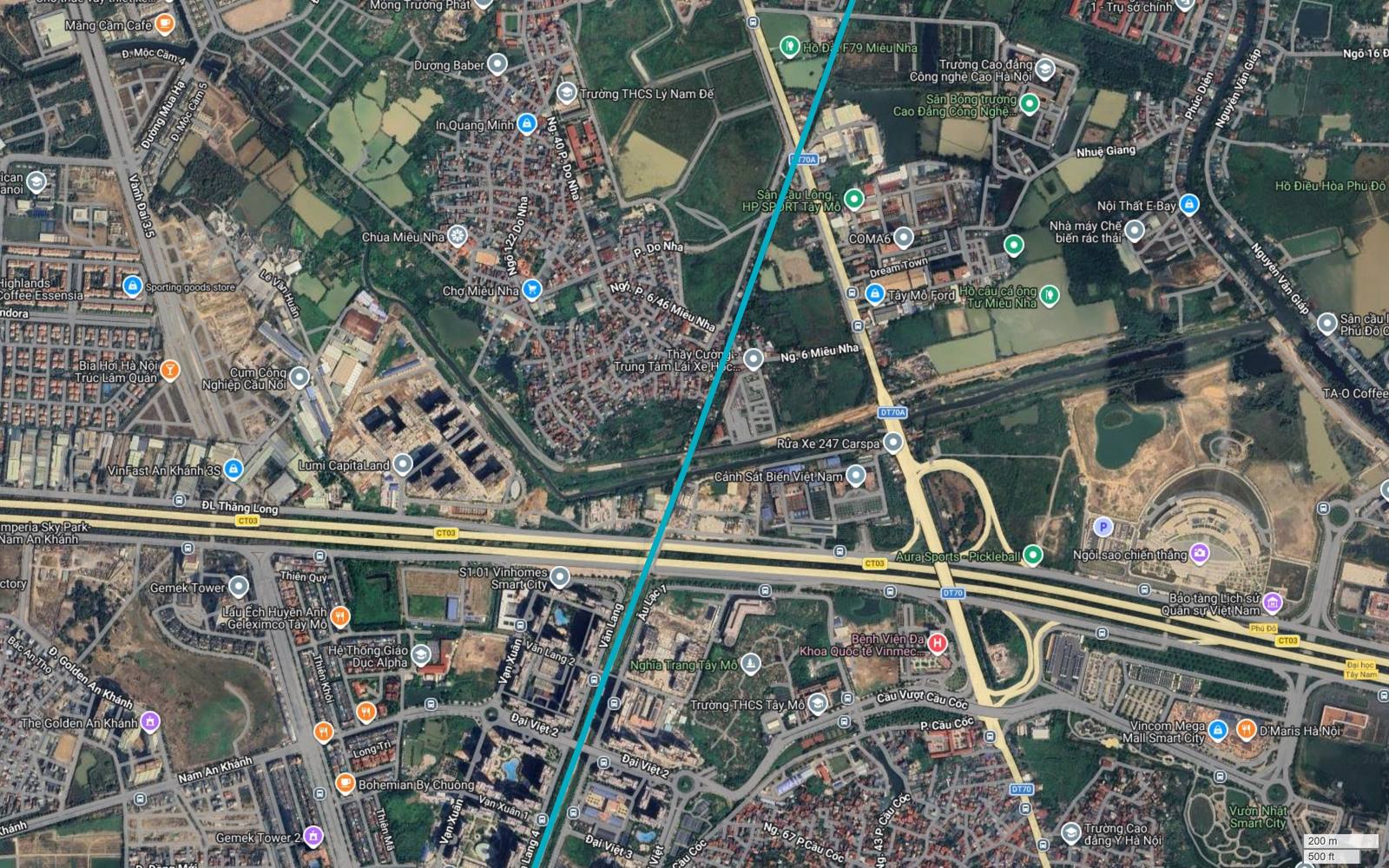

Ảnh 17 – Cắt đại lộ giữa hai đại đô thị
Khung này có mật độ hạ tầng dày nhất tuyến: dải CT03 Đại lộ Thăng Long với hai đường gom, dải DT70 và DT70A chạy chéo, nút Cầu Vượt Cầu Cốc với đầy đủ nhánh rẽ hình vòng. Quanh đó là S1.01 Vinhomes Smart City, Bệnh Viện Đa Khoa Quốc tế Vinmec, Vincom Mega Mall Smart City, D’Maris Hà Nội, Bảo tàng Lịch sử Quân sự Việt Nam, Aura Sports Pickleball, Trường Cao đẳng Y Hà Nội; bên tây là Gemek Tower, The Golden An Khánh, Imperia Sky Park Nam An Khánh, Lumi CapitaLand, Cụm Công Nghiệp Cầu Nổi, VinFast An Khánh 3S. Nghịch lý ở chỗ: mật độ rất cao nhưng bản thân dải mà tim tuyến đi qua vẫn còn khoảng trống giữa các phân khu. Người viết xếp mức B cho riêng điểm cắt, với lưu ý rằng độ khó nằm ở việc phối hợp cao độ với nút giao khác mức đã có chứ không nằm ở giải phóng mặt bằng.

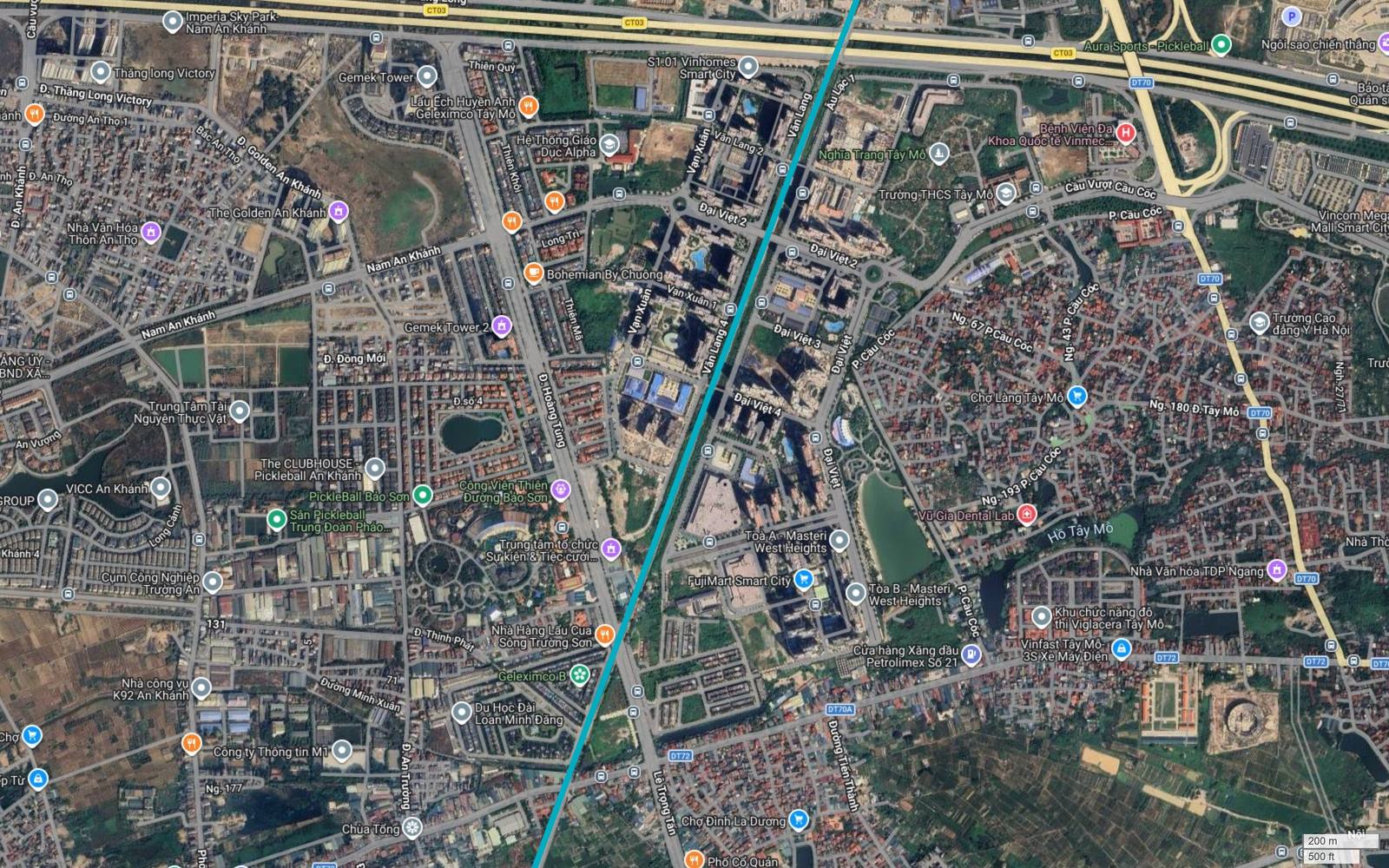

Ảnh 18 – Xuyên lõi một khu đô thị đã hoàn chỉnh hạ tầng
Đây là dạng nút thắt hoàn toàn khác với Kim Nỗ hay La Phù. Hành lang đi xuyên giữa các phân khu mang tên Vạn Xuân, Văn Lang, Đại Việt, Âu Lạc, cạnh Toà A và Toà B Masteri West Heights, FujiMart Smart City, Hệ Thống Giáo Dục Alpha, Nghĩa Trang Tây Mỗ, Trường THCS Tây Mỗ, Hồ Tây Mỗ, Chợ Làng Tây Mỗ, Khu chức năng đô thị Viglacera Tây Mỗ. Bên tây là Công Viên Thiên Đường Bảo Sơn, Gemek Tower 2, PickleBall Bảo Sơn, Cụm Công Nghiệp Trường An, Chùa Tống. Ở đây thửa đất lớn và chủ sở hữu tập trung, tức tiêu chí ba rất thuận. Nhưng hạ tầng kỹ thuật ngầm của khu đô thị đã hoàn chỉnh và các toà nhà đã có dân, nên mọi phương án thi công đều phải làm giữa lòng một khu dân cư đang vận hành. Người viết xếp mức C, với ghi chú rằng ở loại địa bàn này, chủ đầu tư khu đô thị thường là bên có động lực hợp tác mạnh vì một nhà ga metro nâng giá trị toàn bộ tài sản còn lại của họ.
Nút thắt thứ tư: làng nghề La Phù

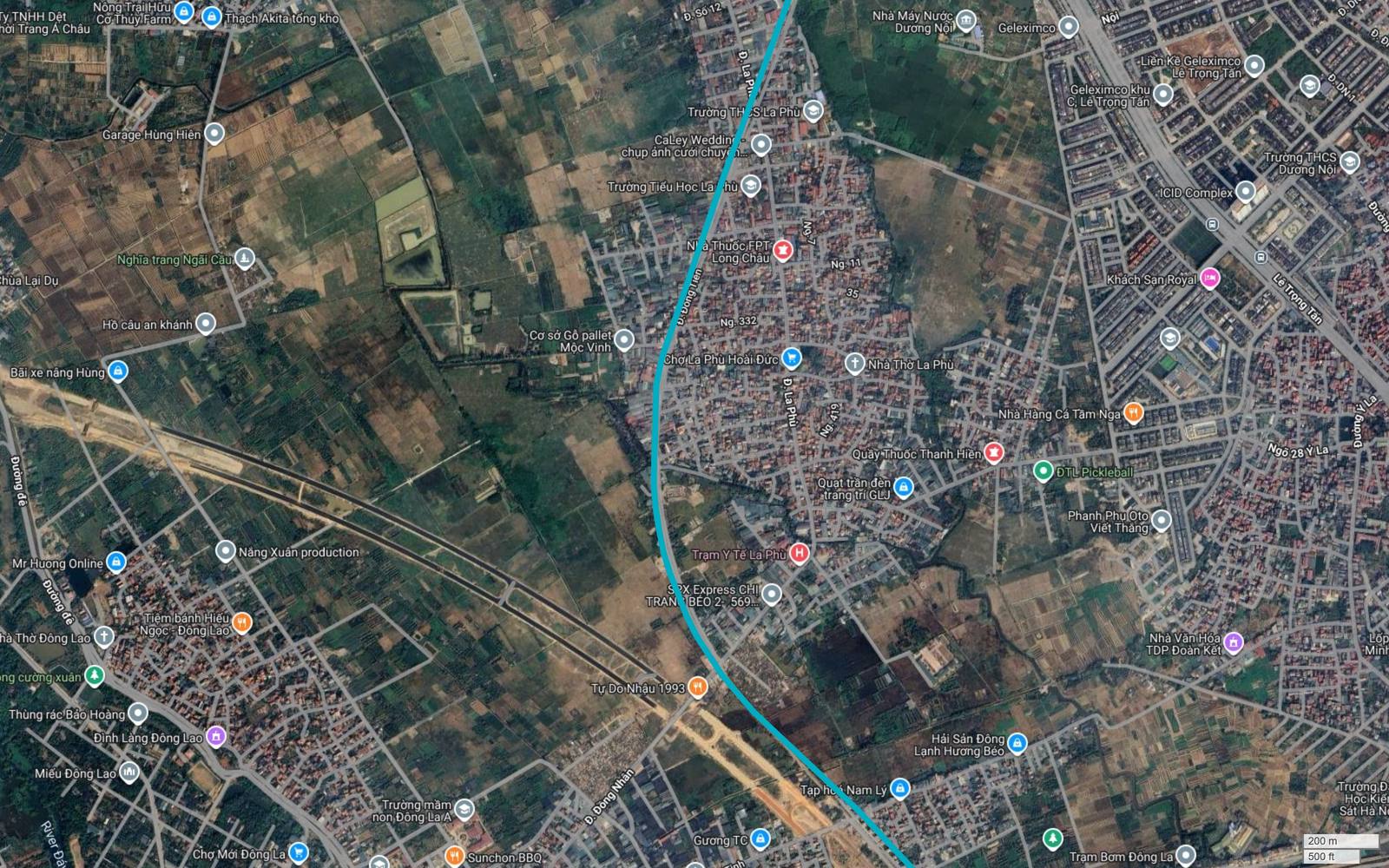

Ảnh 20 – Nhà xưởng dệt kim xây sát nhau, mỗi mét vuông là một dây chuyền
Vạch xanh ngọc bám trục đường La Phù và đường Đông Lao, đi xuyên lõi làng nghề. Hai bên là Chợ La Phù Hoài Đức, Nhà Thờ La Phù, Trạm Y Tế La Phù, Trường THCS La Phù, Trường Tiểu Học La Phù, Nhà Thuốc FPT Long Châu, Quầy Thuốc Thanh Hiền, Nhà Hàng Cá Tầm Nga, cùng hàng trăm khối nhà xưởng quy mô hộ gia đình xây liền vách. Bên tây khung là Nghĩa trang Ngãi Cầu, Đình Làng Đông Lao, Miếu Đông Lao, Chợ Mới Đông La, Nắng Xuân production, và một dải hạ tầng bề rộng lớn đang thi công chạy chéo qua vùng ruộng. Người viết xếp mức C. Điểm khác biệt của La Phù so với Kim Nỗ là ở đây mỗi mét vuông nhà xưởng gắn với một dây chuyền sản xuất đang chạy, nên chi phí đền bù phải tính cả phần ngừng sản xuất chứ không riêng phần tài sản trên đất. Đó là lý do người viết cho rằng thời gian giải phóng mặt bằng ở đoạn này nhiều khả năng vượt xa mức trung bình của cả tuyến, bất kể chọn phương án kết cấu nào.

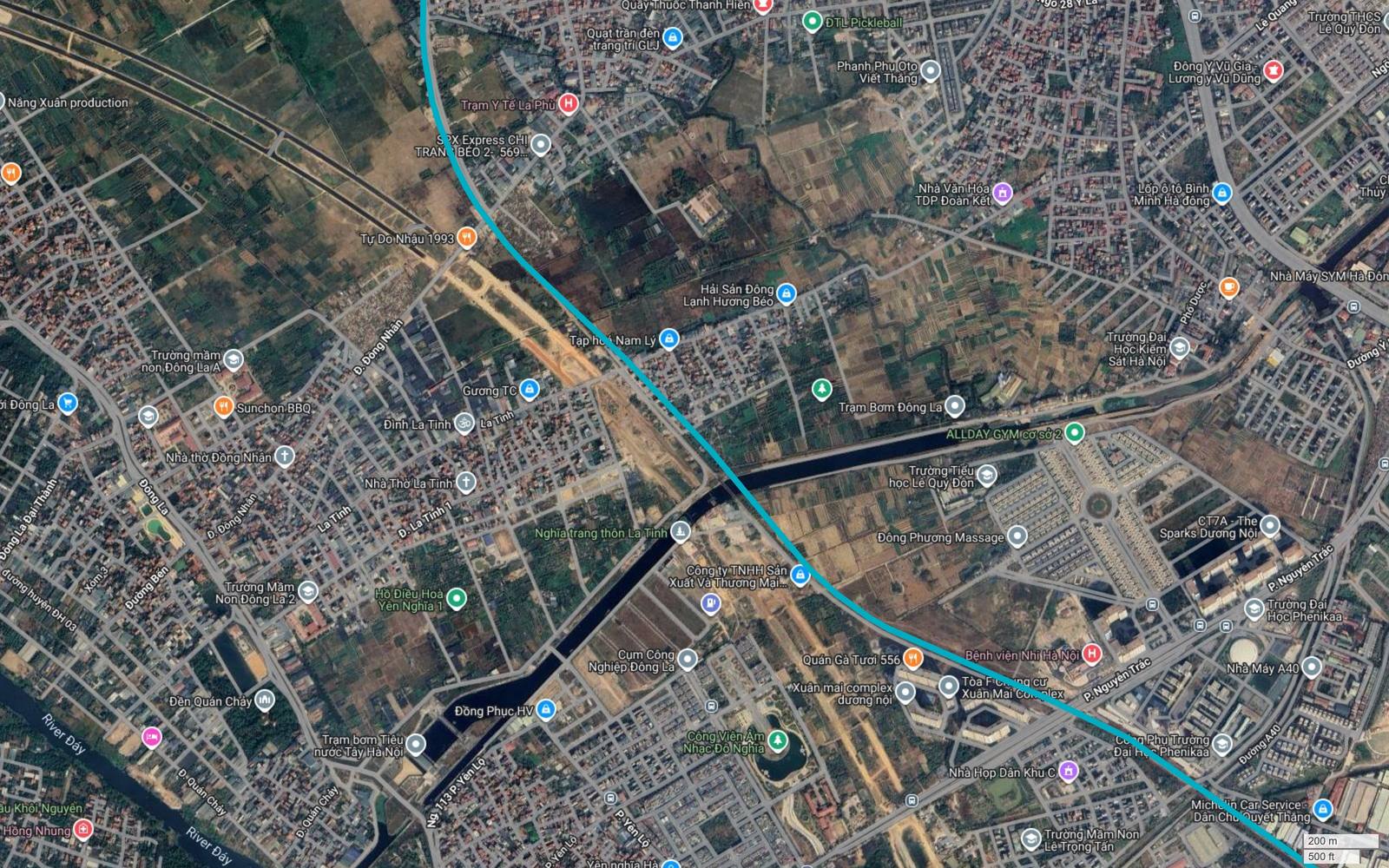

Ảnh 21 – Ngay sau La Phù, hành lang mở lại
Khung này minh hoạ tính chất đứt quãng của các nút thắt trên tuyến. Chỉ hơn một cây số sau lõi La Phù, vạch xanh ngọc đã chạy trên vùng ruộng rộng, cắt qua một kênh tiêu lớn ở khu vực Trạm Bơm Đông La, Trạm bơm Tiêu nước Tây Hà Nội, Cụm Công Nghiệp Đông La. Bên tây là La Tinh với Đình La Tinh, Nhà Thờ La Tinh, Nghĩa trang thôn La Tinh, Hồ Điều Hoà Yên Nghĩa 1, Nhà thờ Đồng Nhân, và xa hơn là dải River Đáy. Bên đông là Trường Đại Học Kiểm Sát Hà Nội, Nhà Máy SYM Hà Đông, Trường Tiểu học Lê Quý Đôn, CT7A The Sparks Dương Nội, Xuân Mai Complex, Bệnh viện Nhi Hà Nội, ALLDAY GYM. Đây là mức A, và điều đó có ý nghĩa thực tế: các nút thắt trên M6 đều ngắn và tách rời nhau, nên nếu buộc phải làm hầm thì đó sẽ là những đoạn hầm ngắn chứ không phải một đoạn ngầm dài xuyên nội đô.
Vùng bốn: Hà Đông và Thanh Trì, phần dễ nhất của tuyến

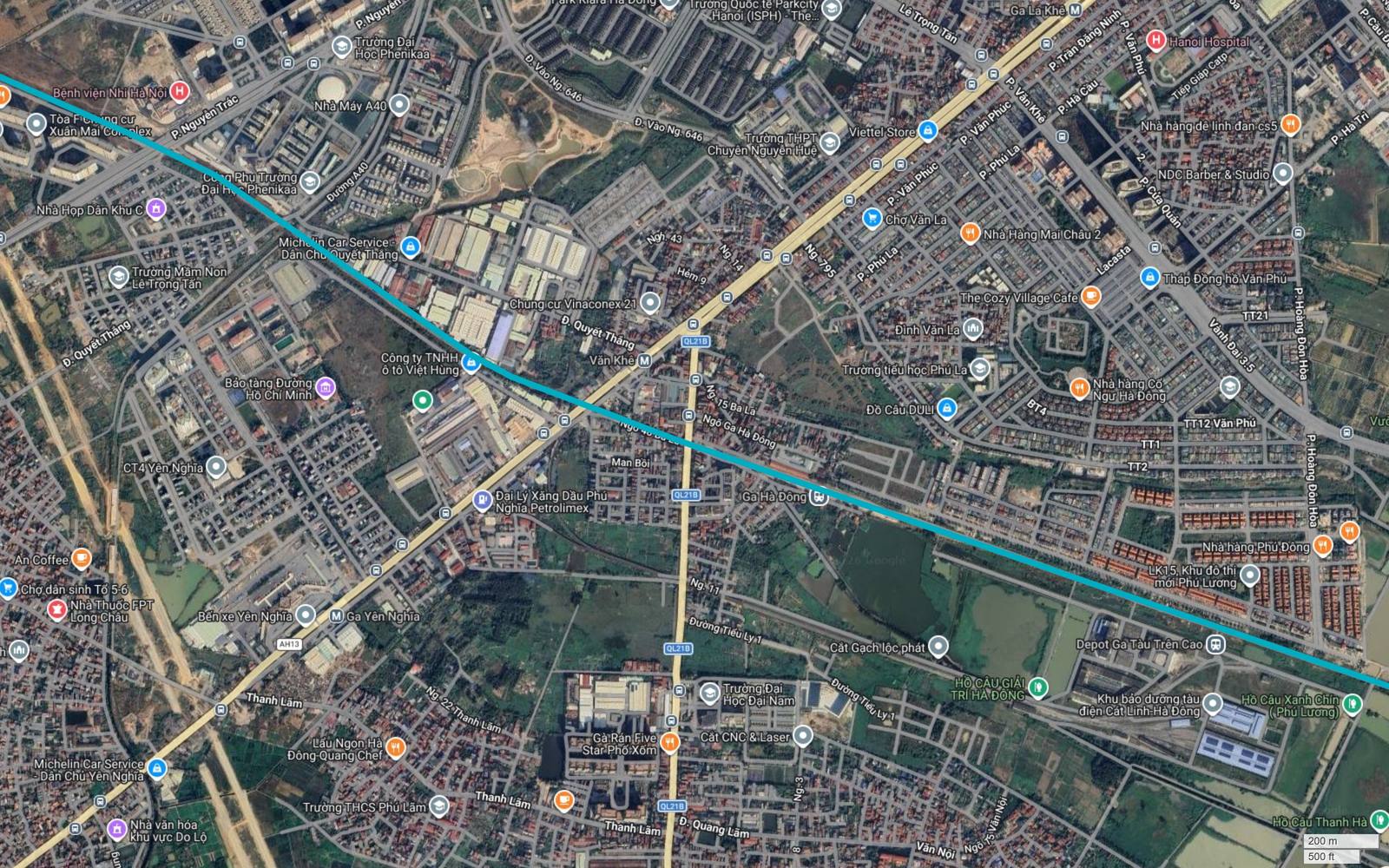

Ảnh 23 – Đi cạnh một tuyến trên cao đã có sẵn
Đoạn này có một lợi thế tham chiếu mà không đoạn nào khác có: ngay bên cạnh đã tồn tại một tuyến đường sắt đô thị trên cao đang chở khách. Trong khung là nhãn Văn Khê, La Khê, Yên Nghĩa mang ký hiệu chữ M của tuyến 2A, nhãn Ga Hà Đông mang biểu tượng đầu máy của đường sắt quốc gia, Depot Ga Tàu Trên Cao và Khu bảo dưỡng tàu điện Cát Linh – Hà Đông với dãy nhà xưởng mái xanh cùng hệ thống ray phân nhánh. Bên đông là Chợ Văn La, Đình Văn La, Tháp Đồng hồ Văn Phú, TT1, TT2, TT12 Văn Phú, LK15 Khu đô thị mới Phú Lương, Trường Đại Học Đại Nam, THPT Trần Hưng Đạo. Việc một tuyến trên cao đã vận hành ổn định qua chính khu vực này là bằng chứng thực địa cho thấy điều kiện nền và điều kiện đô thị ở đây chấp nhận được kết cấu cầu cạn. Người viết xếp mức B.

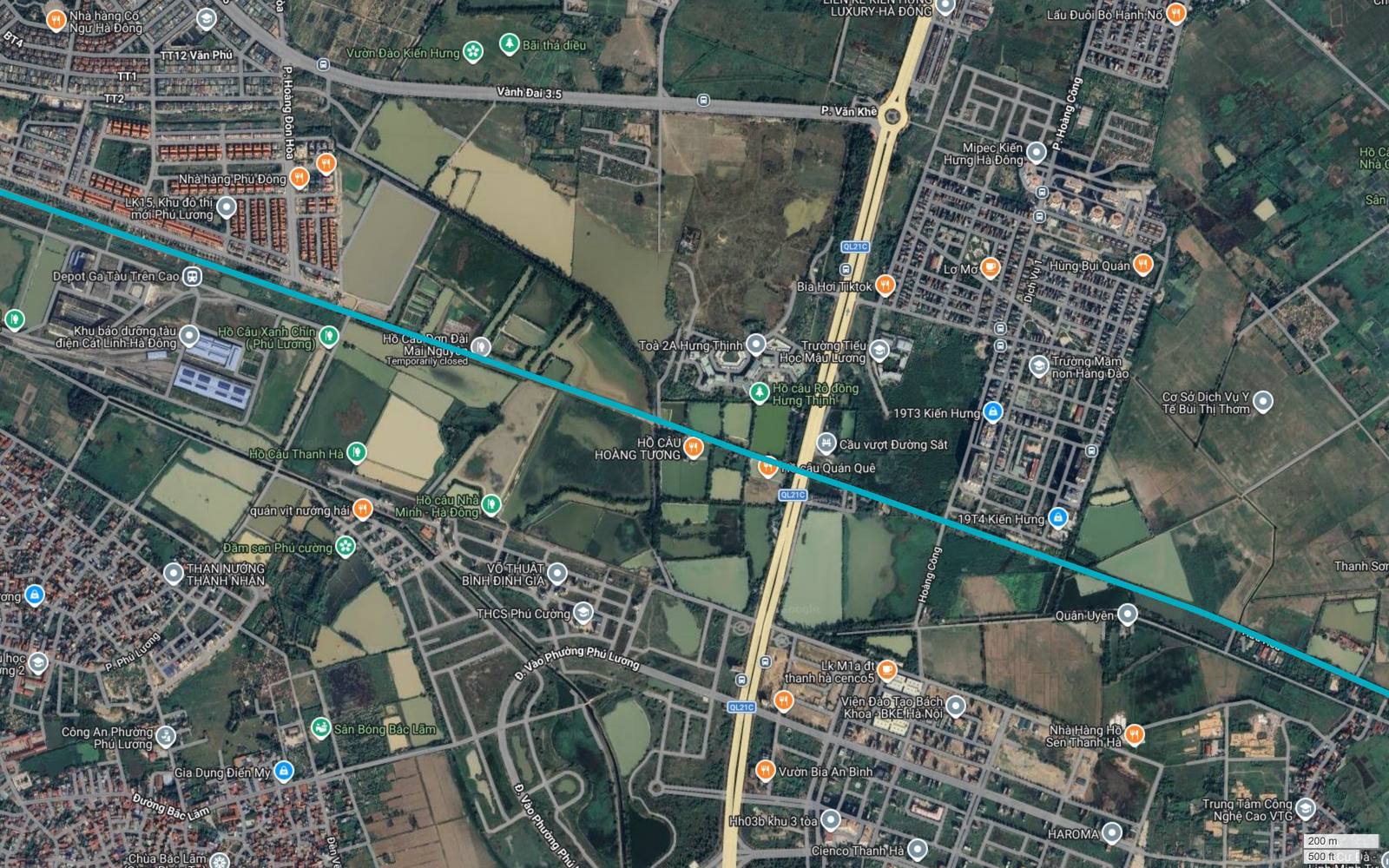

Ảnh 25 – Kiến Hưng: đất trống xen chung cư
Vạch xanh ngọc cắt dải QL21C giữa vùng có Mipec Kiến Hưng Hà Đông, Liền kề Kiến Hưng Luxury, Toà 2A Hưng Thịnh, 19T3 và 19T4 Kiến Hưng, Trường Tiểu Học Mậu Lương, Trường Mầm non Hàng Đào, nhãn Cầu vượt Đường Sắt. Bên tây nam là Đầm sen Phú cường, Hồ Câu Hoàng Tương, Hồ câu Quán Quê, Hồ Câu Thanh Hà, THCS Phú Cường, Cienco Thanh Hà, HH03b khu 3 tòa. Đặc điểm quan trọng: các cụm chung cư ở đây mọc thành khối tách rời, còn dải mà tim tuyến đi qua chủ yếu là ao hồ, ruộng và đường liên khu. Đó là điều kiện mức A cho kết cấu cầu cạn, dù cảnh quan thoạt nhìn có vẻ dày đặc.

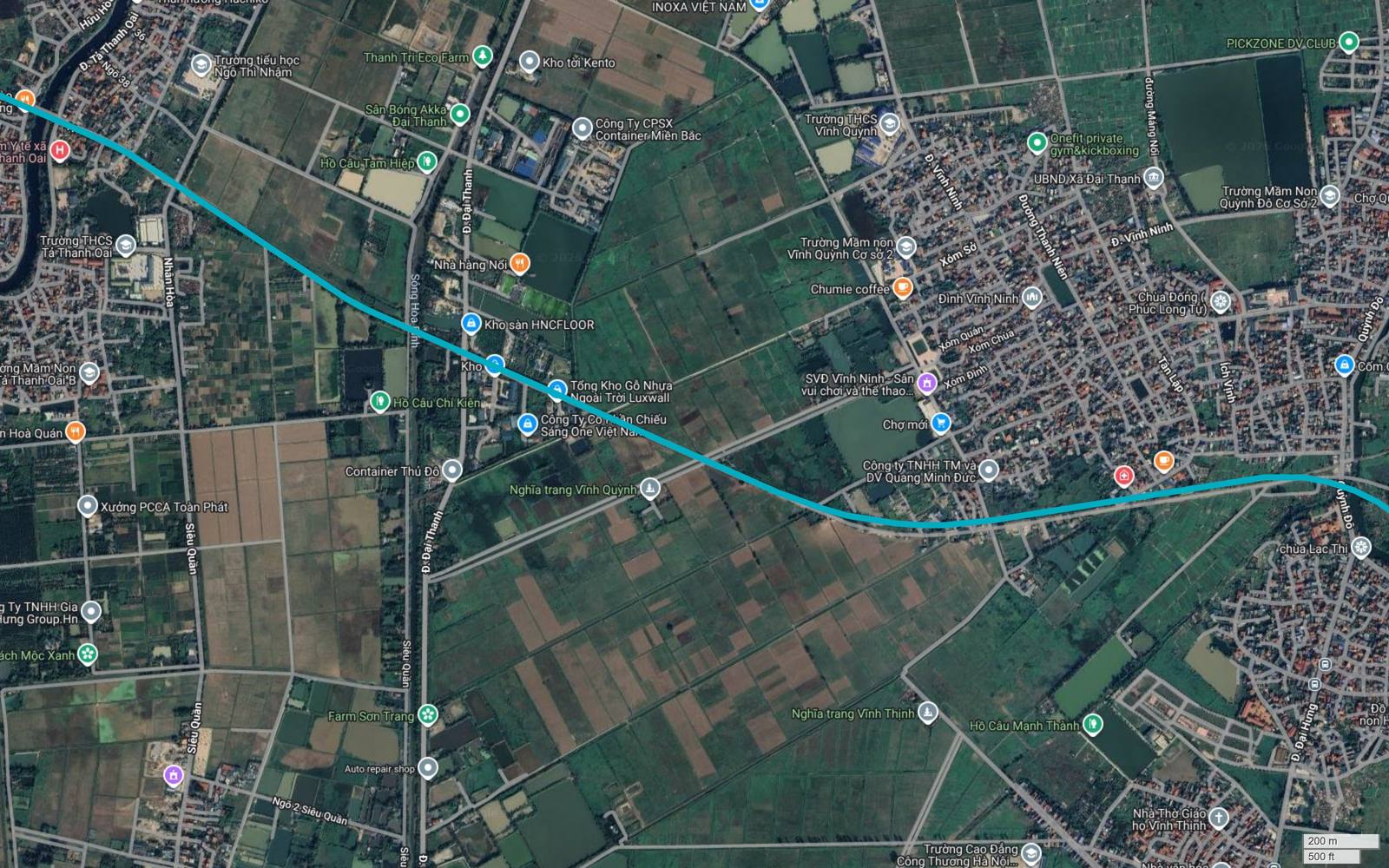

Ảnh 28 – Vĩnh Quỳnh: khúc bẻ trên đất canh tác
Vạch xanh ngọc uốn một đường cong mềm ở rìa nam khu dân cư Vĩnh Quỳnh, chuyển từ phương đông nam sang gần chính đông. Bên bắc hành lang là UBND Xã Đại Thanh, Đình Vĩnh Ninh, Chùa Đống Phúc Long Tự, SVĐ Vĩnh Ninh, Chợ mới, Trường Mầm non Vĩnh Quỳnh, THCS Vĩnh Quỳnh, Onefit private gym. Bên nam là vùng ruộng rộng với Nghĩa trang Vĩnh Quỳnh, Nghĩa trang Vĩnh Thịnh, Hồ Câu Mạnh Thành, Farm Sơn Trang, cùng dòng Sông Hòa Bình chạy dọc. Toàn bộ khúc cong nằm trên đất canh tác liền thửa, khối lượng thu hồi đất ở gần bằng không. Mức A, và đây là điều kiện thuận lợi hiếm có ở giai đoạn cuối một tuyến metro dài.

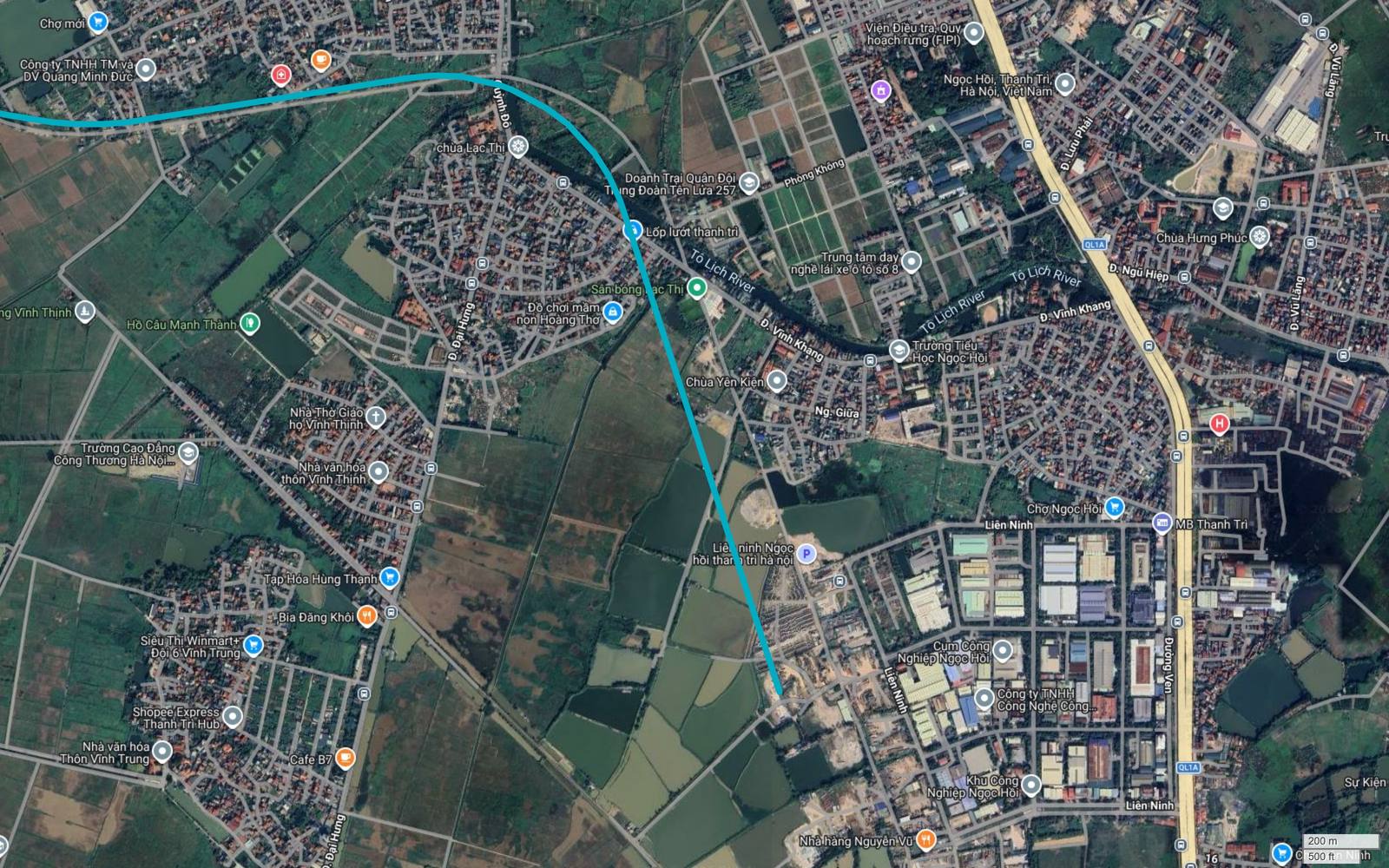

Ảnh 30 – Điểm cuối trên đất trống Liên Ninh
Vạch xanh ngọc đổ thẳng xuống nam qua vùng ruộng và ao giữa Vĩnh Thịnh với Ngọc Hồi rồi dừng lại ngay rìa tây khu Liên Ninh. Quanh điểm cuối là bãi đỗ Liên Ninh Ngọc Hồi Thanh Trì, Cụm Công Nghiệp Ngọc Hồi, Khu Công Nghiệp Ngọc Hồi, Chợ Ngọc Hồi, Chùa Hưng Phúc, MB Thanh Trì, cùng trục QL1A chạy dọc rìa đông. Điểm cuối nằm trên đất trống, cạnh khu công nghiệp, gần một quốc lộ hướng tâm. Đó là ba điều kiện thường đi kèm với khả năng bố trí depot hoặc bãi quay đầu, mặc dù cần nhắc lại rằng hồ sơ hoàn toàn không có vị trí depot và nhận định này chỉ dựa trên hình thái sử dụng đất đọc từ ảnh. Mức A. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.
Bảng tổng hợp phân đoạn theo mức đánh giá
| Đoạn | Khung ảnh | Chiều dài ước tính | Mức | Ghi chú |
|---|---|---|---|---|
| Sơn Du – Nam Hồng | 01–03 | khoảng 4,2 km | A | Ruộng liền thửa, khúc bẻ trên đất trống |
| Nam Hồng – Vân Trì | 04–05 | khoảng 2,8 km | A | Hồ đầm, sân golf, nền đất yếu ven nước |
| Lõi Kim Nỗ | 06 | khoảng 1,4 km | C | Nhà bám mặt đường 18 liên tục |
| Hải Bối – khu công nghiệp | 07 | khoảng 1,4 km | B | Thửa lớn, chủ sở hữu tập trung |
| Võng La – đê Tả sông Hồng | 08 | khoảng 0,8 km | C | Làng ven đê, buộc nâng cao độ lên cầu |
| Vượt sông Hồng | 08–09 | khoảng 2,0 km | Riêng | Hình học bám cầu gợi ý phương án trên cao |
| Đông Ngạc – Cổ Nhuế | 10–11 | khoảng 2,8 km | B | Bám chỉ giới trục Phạm Văn Đồng |
| Thành phố Giao Lưu – Phú Diễn | 12–13 | khoảng 2,8 km | D | Cắt chéo lưới phố đã xây kín |
| Nút Quốc lộ 32 | 14 | khoảng 1,0 km | D | Thêm ràng buộc cao độ với tuyến số 3 |
| Xuân Phương – Miêu Nha | 15–16 | khoảng 2,8 km | A và B | Còn nhiều thửa trống, cần quyết định sớm |
| Nút Đại lộ Thăng Long | 17 | khoảng 1,4 km | B | Khó ở phối hợp cao độ, không ở mặt bằng |
| Lõi Tây Mỗ | 18 | khoảng 1,4 km | C | Khu đô thị đã bàn giao dân cư |
| An Khánh – Dương Nội | 19 | khoảng 1,4 km | A | Dải ruộng ranh giới giữa hai vùng |
| Lõi làng nghề La Phù | 20 | khoảng 1,4 km | C | Nhà xưởng liền vách, sở hữu manh mún |
| Yên Nghĩa – Hà Đông | 21–23 | khoảng 4,2 km | A và B | Có tuyến trên cao đang vận hành làm tham chiếu |
| Phú Lương – Kiến Hưng | 24–25 | khoảng 2,8 km | A | Ao hồ và ruộng xen giữa cụm chung cư |
| Tả Thanh Oai – Ngọc Hồi | 26–30 | khoảng 7,0 km | A | Ruộng chia thửa, kho vận, dân cư thành cụm |
Cộng theo bảng, phần được xếp mức A và B chiếm khoảng ba mươi tới ba mươi ba cây số, tức chừng bảy mươi tới tám mươi phần trăm chiều dài tuyến. Phần xếp mức C gồm bốn đoạn ngắn tổng cộng khoảng năm cây số. Phần xếp mức D gồm hai đoạn liền nhau ở Phú Diễn, tổng cộng khoảng ba cây tám. Cấu trúc này rất khác với một tuyến xuyên tâm điển hình, nơi đoạn khó thường là một dải dài liên tục qua lõi phố cổ.
Vì sao đi ngầm đắt hơn, và khi nào thì hết đắt hơn
Câu hỏi “sao không đi ngầm hết cho gọn” nghe rất hợp lý với người đi đường, nên đáng được trả lời tử tế. Đoạn ngầm đắt hơn đoạn trên cao vì bốn nhóm chi phí. Thứ nhất là chi phí đào, dù bằng máy khoan hầm hay đào hở, đều lớn hơn nhiều lần chi phí đúc và lắp dầm. Thứ hai là chi phí xử lý nước ngầm, đặc biệt ở vùng đồng bằng sông Hồng nơi mực nước ngầm cao. Thứ ba là hệ thống thông gió, chiếu sáng, phòng cháy và thoát hiểm mà đoạn trên cao gần như không cần. Thứ tư là nhà ga: một ga ngầm phải đào sâu, có nhiều tầng, và khối lượng bê tông lớn hơn ga trên cao rất nhiều.
Nhưng có một khoản mà đoạn ngầm gần như không phải trả: chi phí thu hồi đất mặt. Và đây chính là chỗ bài toán có thể đảo chiều. Ở nơi giá đất cao, nơi mật độ dày, nơi việc thu hồi kéo dài nhiều năm và kéo theo chi phí trượt giá của cả dự án, tổng chi phí phương án ngầm có thể thấp hơn tổng chi phí phương án trên cao, dù đơn giá xây dựng cao gấp bội. Trên hành lang M6, hai đoạn có khả năng rơi vào tình huống đảo chiều ấy là dải Phú Diễn và lõi Tây Mỗ. Ở lõi Kim Nỗ và lõi La Phù, giá đất chưa đủ cao để đảo chiều, nên khả năng lớn hơn là nắn tuyến hoặc chấp nhận thu hồi.
Hình thức kết cấu ảnh hưởng thế nào tới bất động sản hai bên
Đây là phần mà người mua nhà quan tâm nhất, và cũng là phần dễ bị nói quá nhất trên thị trường. Sự thật đơn giản hơn nhiều lời quảng cáo.
Với đoạn trên cao, tác động chia thành hai vành đai ngược chiều nhau. Dải nhà sát hành lang, trong khoảng ba mươi tới năm mươi mét, chịu tiếng ồn, rung động nhẹ và mất tầm nhìn, nên giá thường không tăng thậm chí giảm so với mặt bằng chung. Vành đai từ khoảng một trăm mét tới bảy tám trăm mét, tức bán kính đi bộ tới nhà ga, là vùng hưởng lợi rõ nhất. Kinh nghiệm từ các tuyến đã vận hành ở Hà Nội cho thấy tác động lên giá thuê xuất hiện trước tác động lên giá bán, thường sớm hơn vài năm.
Với đoạn ngầm, tác động tiêu cực lên mặt đất gần như bằng không sau khi hoàn thành, nên vùng hưởng lợi đồng đều hơn và tập trung quanh cửa lên xuống nhà ga. Đổi lại, trong thời gian thi công, khu vực quanh giếng đứng và bãi tập kết chịu ảnh hưởng nặng và kéo dài, đôi khi tới vài năm. Với người mua để ở, đó là rủi ro thực tế cần tính, chứ không phải chi tiết kỹ thuật xa vời.
Điều quan trọng nhất: ở giai đoạn hồ sơ hướng tuyến, hình thức kết cấu là một trong những nội dung thay đổi nhiều nhất khi bước sang thiết kế kỹ thuật. Bất kỳ ai chào bán một tài sản kèm khẳng định chắc chắn rằng đoạn này sẽ đi ngầm hay đoạn kia sẽ đi trên cao, ở thời điểm hiện tại, đều đang nói vượt quá phạm vi dữ liệu công khai. Bảng đánh giá trong bài này chỉ nên dùng để hiểu mức độ khó của từng đoạn tuyến, chứ không nên dùng làm căn cứ định giá.
Câu hỏi thường gặp
Hồ sơ có nói tuyến metro số 6 đi ngầm hay đi trên cao không?
Không. Dữ liệu hướng tuyến chỉ chứa tim tuyến, tên tuyến, mã tuyến, hướng tuyến, màu và chiều dài. Nó hoàn toàn không phân định đoạn ngầm với đoạn trên cao, không có cao độ, không có mặt cắt ngang, không có chỉ giới hành lang. Toàn bộ đánh giá trong bài này là suy luận của người viết dựa trên bề rộng hành lang, mật độ xây dựng và hình thái sở hữu đất đọc từ ảnh vệ tinh.
Dựa vào đâu để đoán một đoạn tuyến phải đi ngầm?
Bài viết dùng ba tiêu chí quan sát được trực tiếp trên ảnh: bề rộng dải đất trống dọc tim tuyến, mật độ cùng chiều cao công trình hai bên, và hình thái sở hữu đất thể hiện qua kích thước thửa cùng độ đều đặn của lưới đường. Khi cả ba đều bất lợi, tức hành lang hẹp dưới hai mươi lăm mét, nhà xây liên tục và thửa manh mún, phương án cầu cạn trở nên rất tốn kém và các lựa chọn khác phải được cân nhắc nghiêm túc.
Đoạn nào của tuyến metro số 6 có khả năng phải đi ngầm cao nhất?
Theo đánh giá của người viết, dải từ Thành phố Giao Lưu qua Phú Diễn tới nút Quốc lộ 32, dài khoảng ba cây số tám. Ở đó tuyến cắt chéo một lưới phố đã xây kín thay vì bám dọc một trục đường, số hộ bị ảnh hưởng trên mỗi cây số vì thế tăng vọt. Cộng thêm ràng buộc cao độ với tuyến metro số 3 đang khai thác dọc Quốc lộ 32, đây là đoạn duy nhất trên tuyến được xếp mức D trong thang bốn mức của bài.
Bao nhiêu phần trăm chiều dài tuyến có thể làm cầu cạn?
Theo ước tính của người viết dựa trên hiện trạng đọc từ ảnh, khoảng ba mươi tới ba mươi ba cây số trong tổng số 41,9 km, tức chừng bảy mươi tới tám mươi phần trăm chiều dài, nằm trên nền đất còn đủ rộng cho kết cấu cầu cạn với chi phí hợp lý. Phần còn lại chia thành bốn nút thắt ngắn ở Kim Nỗ, Võng La, Tây Mỗ, La Phù và một đoạn khó liền mạch ở Phú Diễn.
Vì sao đi ngầm lại đắt hơn đi trên cao nhiều đến vậy?
Vì đoạn ngầm cần chi phí đào lớn hơn nhiều lần chi phí đúc lắp dầm, cần xử lý nước ngầm vốn rất cao ở đồng bằng sông Hồng, cần hệ thống thông gió, phòng cháy và thoát hiểm riêng, và nhà ga ngầm phải đào sâu nhiều tầng. Bù lại, đoạn ngầm gần như không phải thu hồi đất mặt, nên ở nơi giá đất quá cao và việc giải phóng mặt bằng kéo dài, bài toán tổng chi phí có thể đảo chiều.
Đoạn vượt sông Hồng đi ngầm hay đi trên cao?
Không có dữ liệu để khẳng định. Trên ảnh, tim tuyến bám sát trục cầu Thăng Long suốt gần hai cây số mặt nước và bãi giữa, một hình thái thường gắn với phương án trên cao chạy dọc hành lang cầu hiện hữu để tận dụng chỉ giới hạ tầng đã có. Tuy nhiên đây thuần túy là suy đoán từ hình học đường tim trong một hồ sơ không có cao độ, và một phương án hầm dưới lòng sông về nguyên tắc vẫn khả thi.
Đi ngầm hay trên cao ảnh hưởng thế nào tới giá bất động sản dọc tuyến?
Theo hai chiều ngược nhau. Đoạn trên cao gây tiếng ồn và che khuất tầm nhìn nên thường làm giảm giá dải nhà trong khoảng ba mươi tới năm mươi mét sát hành lang, đồng thời làm tăng giá vành đai từ một trăm tới bảy tám trăm mét quanh nhà ga. Đoạn ngầm gần như không tác động tiêu cực lên mặt đất sau khi hoàn thành nên vùng quanh ga hưởng lợi đồng đều hơn, nhưng thời gian thi công lại ảnh hưởng nặng và kéo dài quanh giếng đứng cùng bãi tập kết.
Người mua nhà nên dùng đánh giá ngầm hay nổi trong bài này thế nào?
Chỉ nên dùng để hiểu mức độ khó của từng đoạn tuyến, tức để đánh giá xác suất và thời điểm triển khai, chứ không nên dùng làm căn cứ định giá. Hình thức kết cấu là nội dung thay đổi nhiều nhất giữa bước lập quy hoạch và bước thiết kế kỹ thuật. Bất kỳ ai chào bán tài sản kèm khẳng định chắc chắn về ngầm hay nổi ở giai đoạn hiện tại đều đang nói vượt quá phạm vi dữ liệu công khai.
Tổng kết
Hồ sơ hướng tuyến của M6 im lặng hoàn toàn về chuyện ngầm hay nổi, và điều trung thực nhất một bài viết có thể làm là nói rõ sự im lặng ấy trước khi đưa ra bất cứ phỏng đoán nào. Phần phỏng đoán trong bài dựa trên ba tiêu chí đọc trực tiếp từ hai mươi mốt khung ảnh vệ tinh: bề rộng dải đất khả dụng, mật độ cùng chiều cao công trình hai bên, và hình thái sở hữu đất.
Kết quả cho một bức tranh khá rõ ràng. Khoảng bảy mươi tới tám mươi phần trăm chiều dài tuyến, tập trung ở Đông Anh, Xuân Phương, Miêu Nha, Hà Đông và toàn bộ Thanh Trì, nằm trên nền đất đủ rộng để làm cầu cạn với chi phí hợp lý. Bốn nút thắt ngắn nằm rải rác ở Kim Nỗ, Võng La, Tây Mỗ và La Phù, mỗi nút chỉ dài trên dưới một cây số rưỡi, mỗi nút có một loại khó riêng: Kim Nỗ khó vì đường hẹp, Võng La khó vì đê và cao độ, Tây Mỗ khó vì khu đô thị đã có dân, La Phù khó vì mỗi nhà là một xưởng đang chạy. Riêng dải Thành phố Giao Lưu – Phú Diễn – Quốc lộ 32 là đoạn duy nhất hội tụ đủ cả mật độ lẫn ràng buộc cao độ, và là nơi khả năng xuất hiện một đoạn ngầm cao nhất theo đánh giá của người viết.
Đặc điểm đáng chú ý nhất của cấu trúc này là các nút thắt đều ngắn và tách rời. Với một tuyến xuyên tâm, đoạn khó thường là một dải dài liên tục qua lõi phố cổ, buộc phải làm hầm hàng chục cây số. Với M6, cái khó bị chia nhỏ thành năm mảnh, mỗi mảnh có thể giải bằng một giải pháp riêng. Đó là lợi thế của một hành lang vòng cung ngoại vi, và cũng là lý do khiến tuyến này, dù dài hơn bốn mươi cây số, không thuộc nhóm khó nhất trong bộ hồ sơ mười bảy tuyến.
